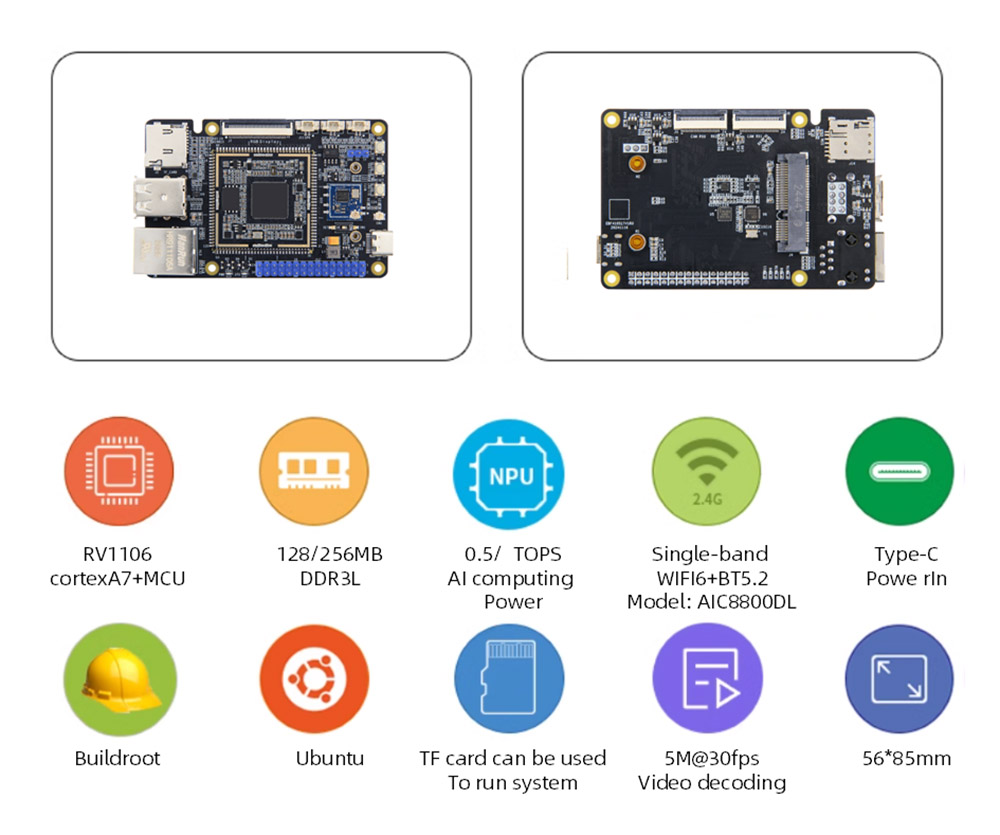

La placa TP-RV1106 está dirigida principalmente a los fabricantes y desarrolladores de nivel de entrada integrados, y puede usarse para el desarrollo en una variedad de campos, como el hogar inteligente, el monitoreo de seguridad, la automatización industrial, la electrónica de consumo, el Internet de las cosas, la educación y el entretenimiento.
Use RockChip RV1106 como el chip principal, con WIFI6+BT5.2 Módulo inalámbrico USB2.0 Host, 100m Ethernet, Tf Titcher TF, Camera MIPI, MIC, SPK y otros periféricos, Pins configurables de 30 pines, soporte GPIO, SPI, I2C, UART, Funciones PWM.
La potencia informática de NPU independiente incorporada puede alcanzar 0.5t/1tops@int8, con la cámara puede realizar el reconocimiento de yolo en tiempo real, reconocimiento de imágenes y otras funciones.
El módulo de codificación de video de baja latencia incorporada puede admitir hasta 5M a 30 fps H264/H265 Codificación de video, 4M@60FPS JPEG/MJPEG Codificación, y admite múltiples métodos de control de velocidad de bits.

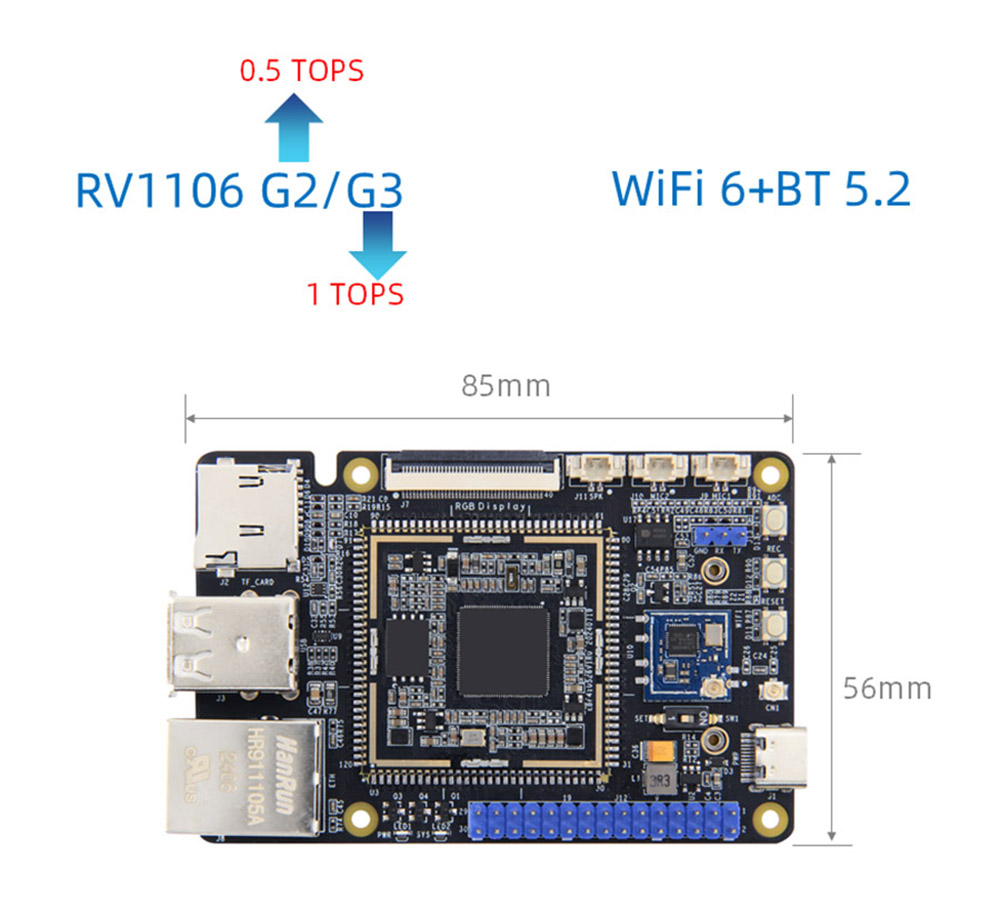

La placa proporciona dos configuraciones de memoria opcionales, con un tamaño de solo 56*85 mm, pequeño y exquisito, bajo consumo de energía y alto rendimiento, y puede ejecutar fácilmente el sistema Linux.
Proporciona imagen del sistema BuildRoot, datos de código abierto, documentos de tutorías, paquete completo de desarrollo de controladores SDK, esquemas PDF y otros recursos para facilitar el uso del usuario y el desarrollo secundario.

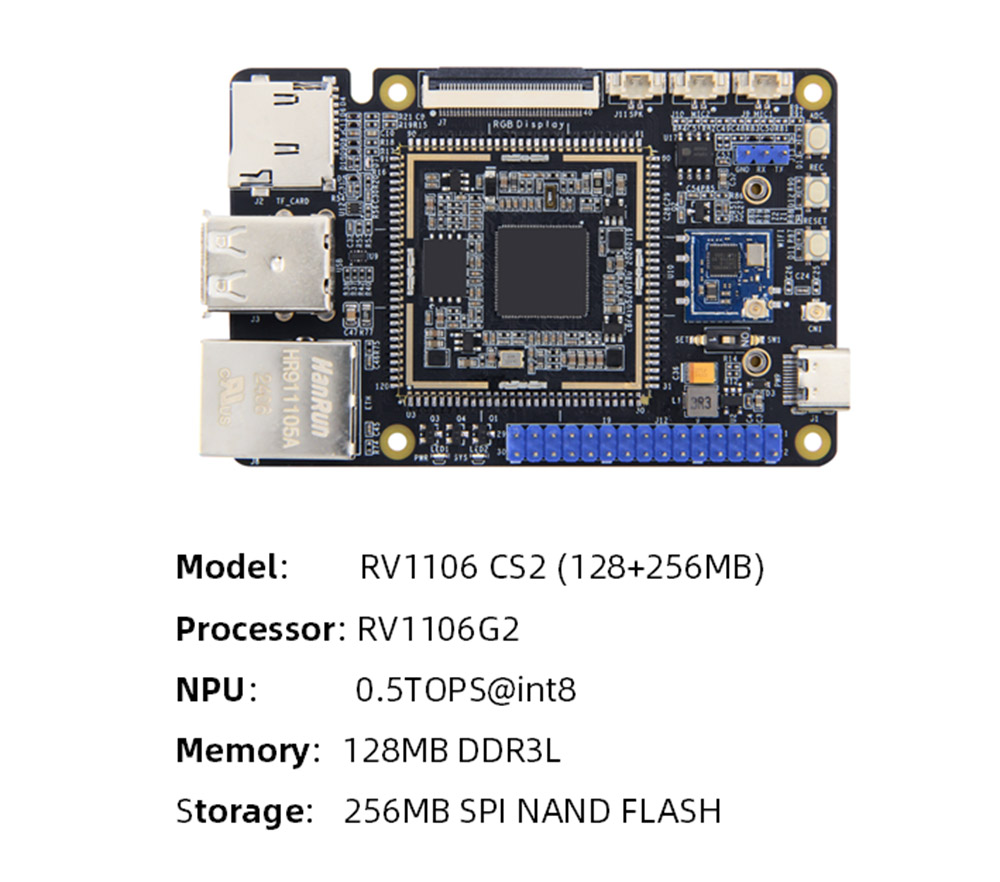

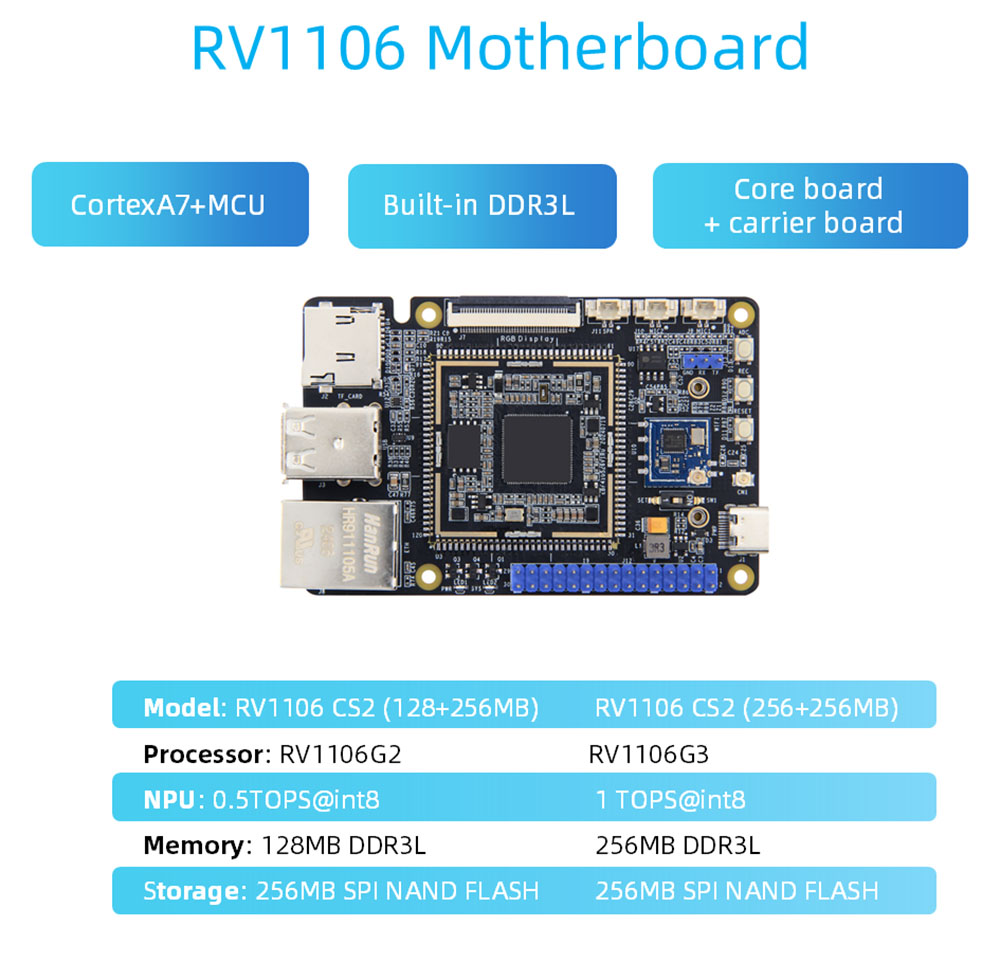

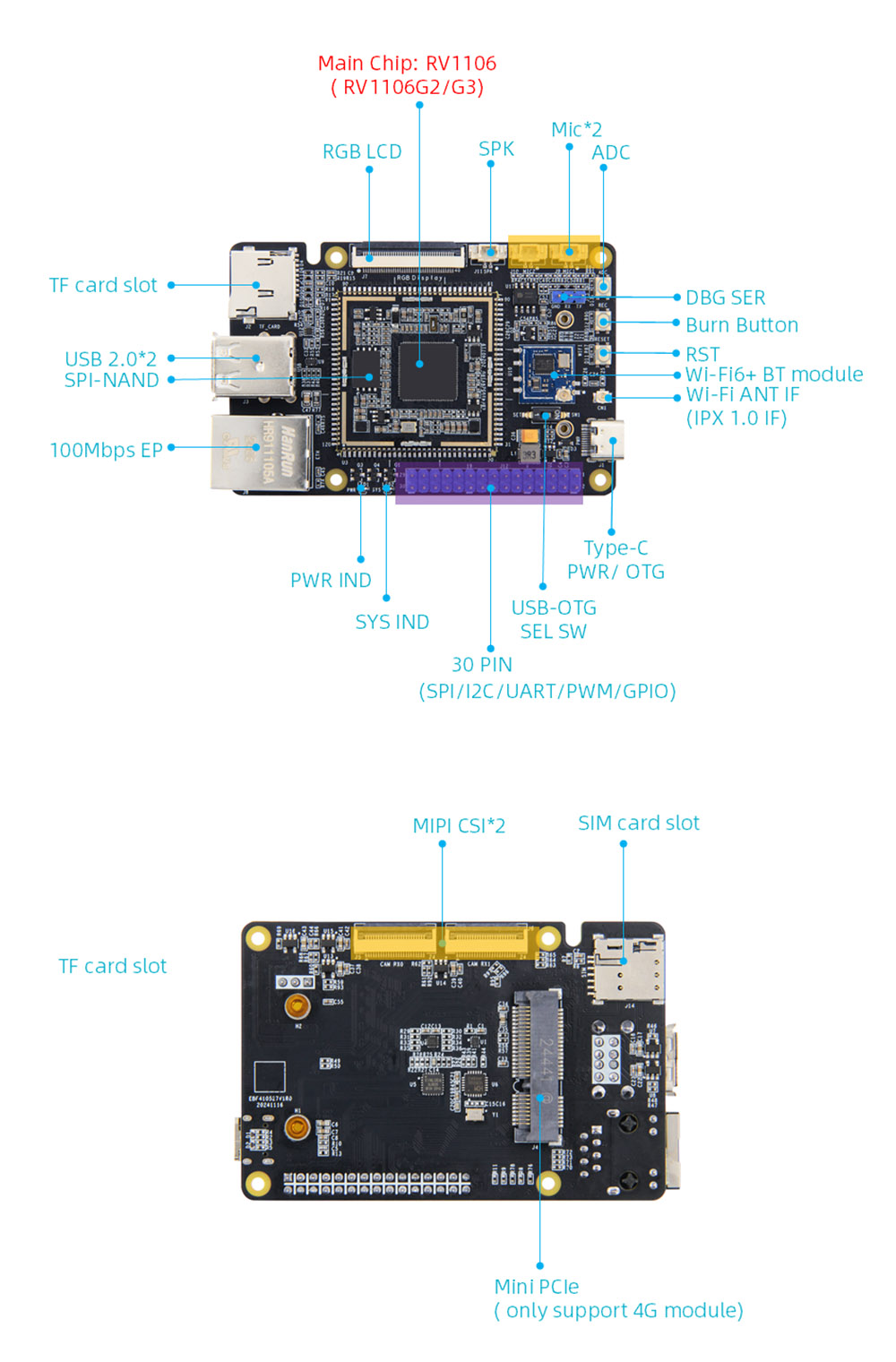

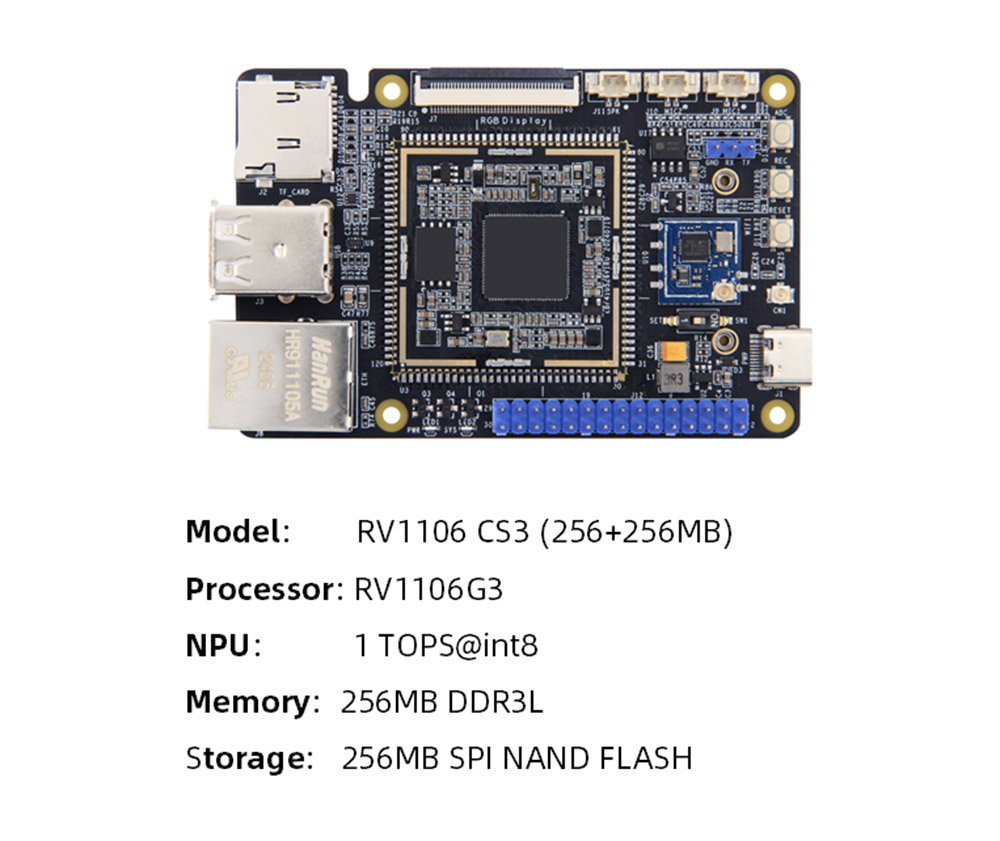

CPU: chip principal: RV1106, Cortexa7+MCU
Memoria: DDR3L incrustado, opcional RV1106G2: 128MB/RV1106G3: 256MB
Almacenamiento: flash SPI-Nand, capacidad: 256 MB
Potencia informática AI: RV1106G2: 0.5tops@int8.rv1106g3: 1tops@int8
Pantalla: la interfaz FPC de 40 pines espaciado de 0.5 mm, la sincronización de la interfaz RGB de 18 bits, se puede conectar directamente a nuestra pantalla capacitiva de interfaz RGB de 4.3/5/7 pulgadas a través del cable FPC

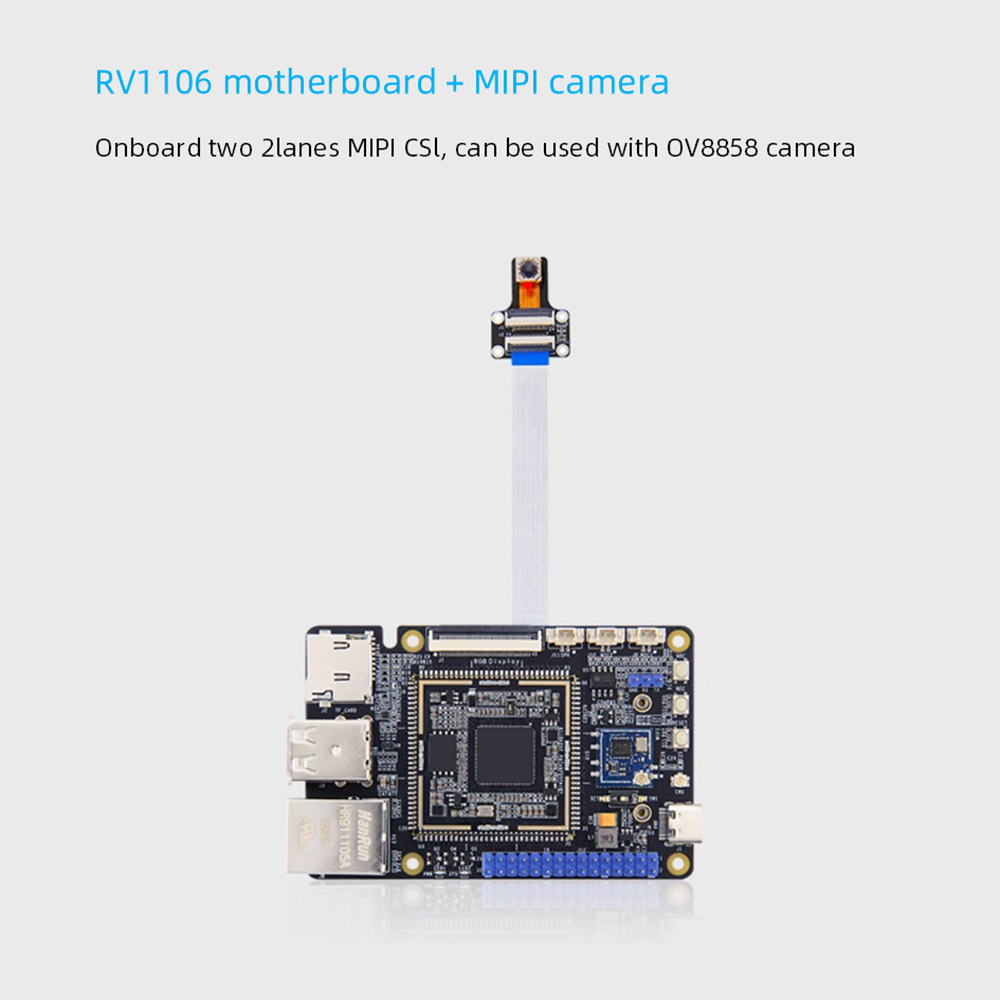

Cámara: Entrada de 2lanes MIPICSI, el canal único admite hasta 5 m a 30 fps de entrada, el canal dual admite hasta 1080p@30 fps de entrada simultánea
Interfaz de alimentación: la entrada 5V@1A DC, interfaz Type-C, también se puede usar para grabar imágenes
Ethernet: Puerto Ethernet de 100m*1, admite la velocidad de transmisión de datos de 10/100Mbps

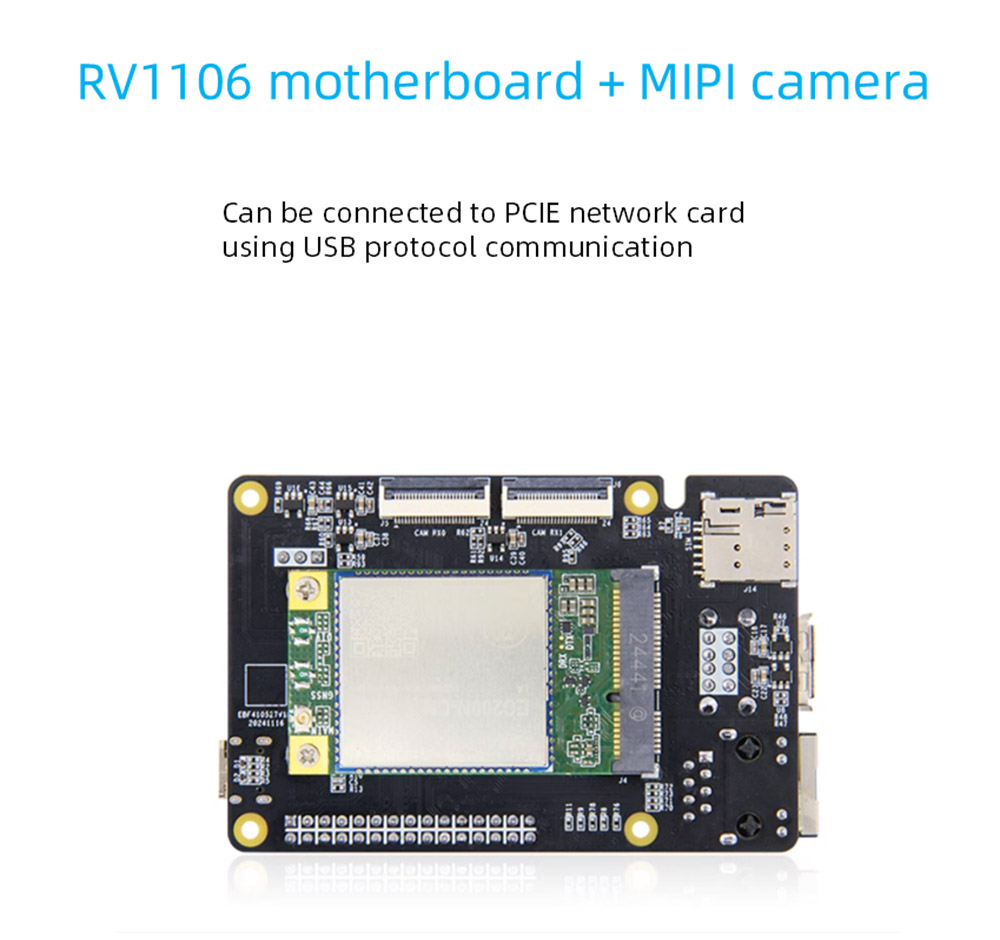

Interfaz PCLE: interfaz de mini pcle*1, puede conectar la tarjeta de red PCIe utilizando la comunicación del protocolo USB
Tarjeta SIM: soporte de tarjeta SIM*1, la función de la tarjeta SIM debe usarse con el módulo 4G
Soporte de tarjeta TF: interfaz SD2.0, admite hasta 512GB, admite el sistema de arranque de la tarjeta TF
USB2.0: interfaz USB Host Tipo A*2
USB-OTG: Host cuando se cambia a Type-A, dispositivo cuando se cambia a Type-C
Interruptor de selección

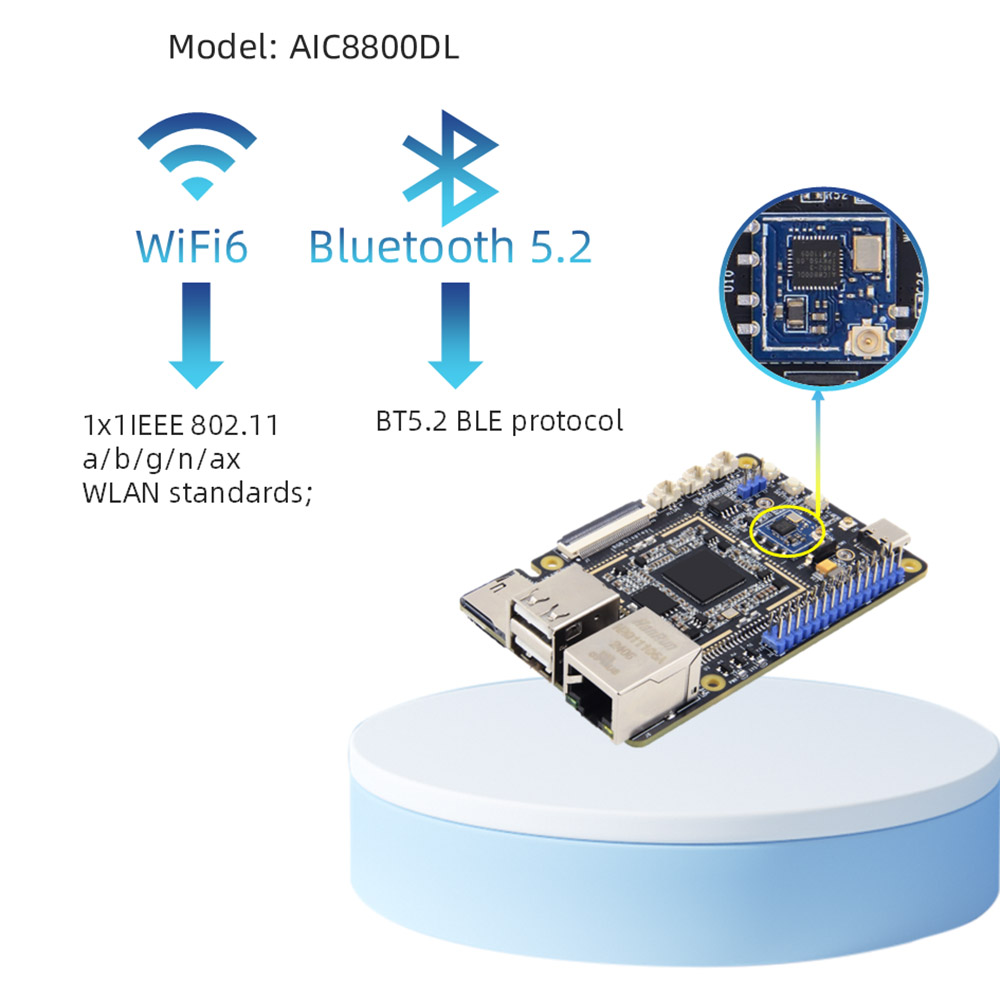

Wifi+Bluetooth: soporte a bordo 2.4GWIFI6+BT5.2 BLE, Modelo: AIC8800DL30
Interfaz IO: interfaz PIN2.54 PIN, admite GPIO, SPI, I2C, UART, Función PWM
Puerto serie de depuración: parámetro predeterminado 115200-8-N-1
Audio: interfaz de micrófono*2, entrada de micrófono de doble canal; Interfaz de altavoces*1, reproducción SPK de un solo canal (canal izquierdo)
Botones: botón de reinicio*1; Botón de quemado*1; Botón ADC*1
LED: indicador de alimentación*1; Indicador del sistema*1

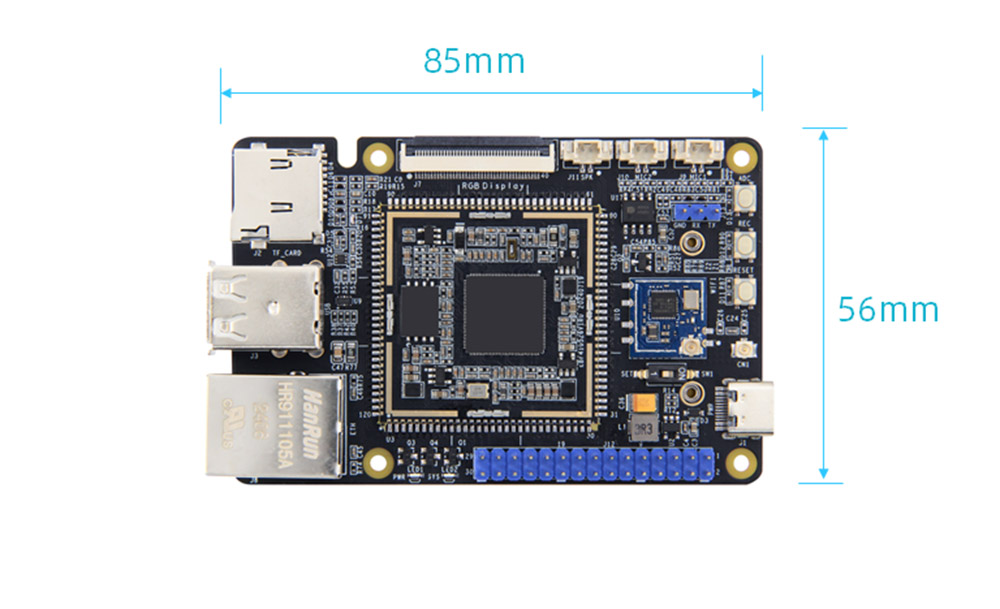

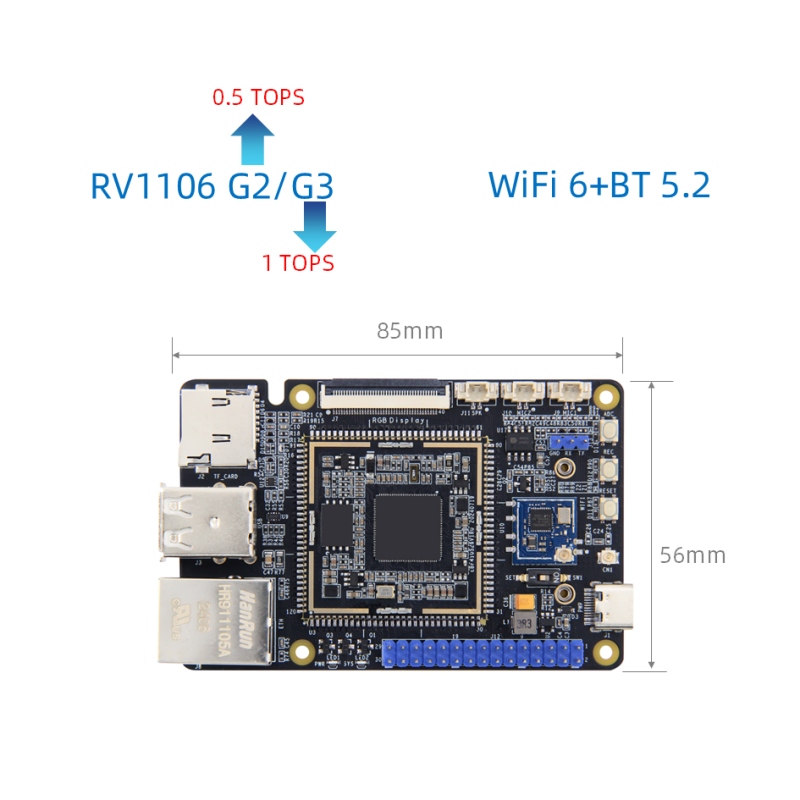

Tamaño: 56*85 mm

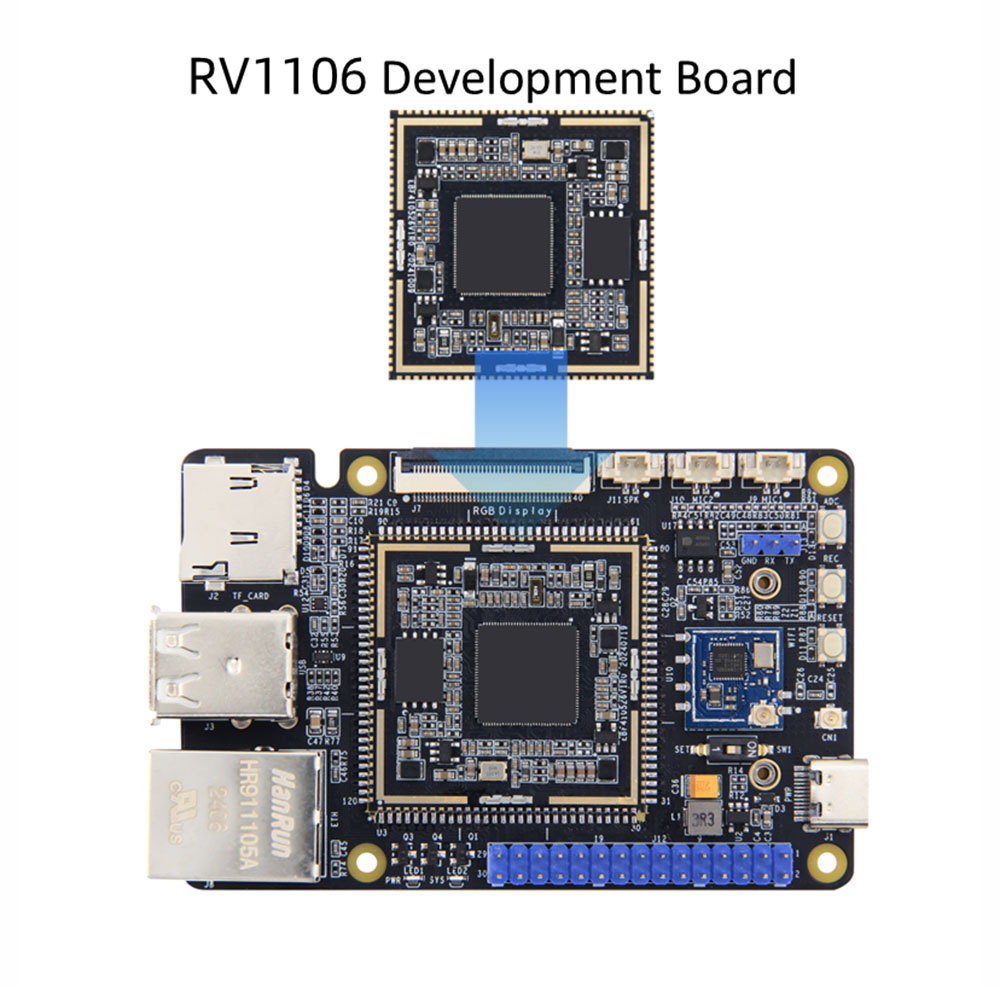

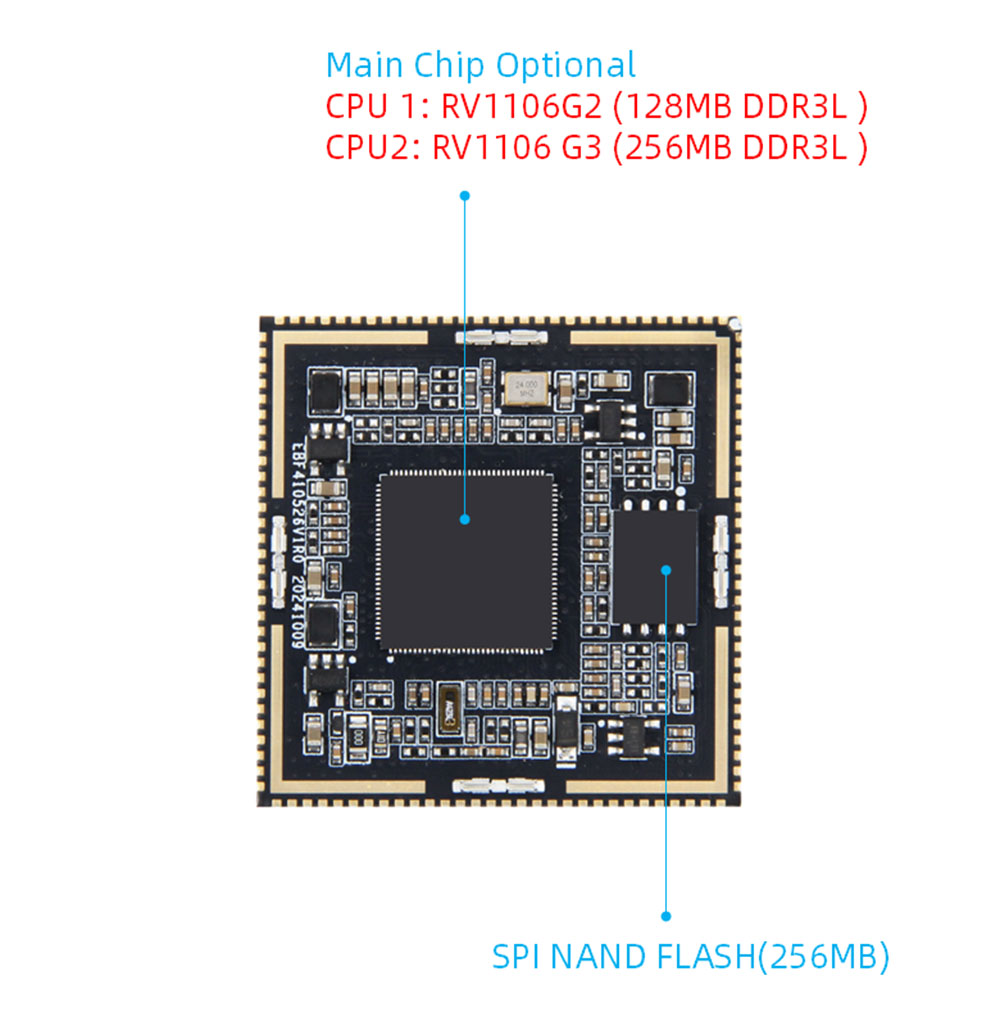

Configuración de hardware de la placa central
CPU: chip principal: RV1106, Cortexa7+MCU
Memoria: DDR3L incrustado, opcional RV1106G2: 128MB/RV1106G3: 256MB
Almacenamiento: Flash Spinand de 256 MB
Potencia informática AI: RV1106G2: 0.5tops@int8, RV1106G3: 1TOPS@int8
Interfaz: excepto Spinand Flash, 10 están completamente liderados, incluyendo 84 GPIOS, incluyendo 1 PIN de reinicio de NPOR y 3 alfileres dedicados USB
PCB: 4 capas, diseño de oro de inmersión
Tamaño: 35*35 mm
Puerto de red: 1 100m Ethernet
Puerto serie: 6
I²C: 5
SPI: 2
ADC: 1
PWM: 12
I2S: 1
USB: 1
Cámara: 2
JTAG: 1
LCD: 1
