1. Rockchip RK3566 BTB Core Board se puede utilizar como una computadora de un solo tablero de alto rendimiento y una placa base integrada para visualización, control, transmisión de red, almacenamiento de archivos, computación de borde y otros escenarios.
2. Utilizando Rockchip RK3566 como el chip principal, adopta la tecnología de proceso de 22 nm, con una frecuencia principal de hasta 1.8GHz, integrada con el procesador Cortex-A55 de 64 bits y el procesador de gráficos MALIG522EE, admite 4K decodificando y 1080p codificando, admite una visualización de peso dual, construida indepuual-indepuinent, puede ser una descofitación de peso liviano para la iluminación, se puede usar para la muestra de peso liviano, construido indepuual, se puede utilizar para el peso lival de la vida independiente. aplicaciones.
3. Proporcione una variedad de combinaciones de memoria y almacenamiento para elegir, la configuración de hardware a bordo está equilibrada y el rango de aplicaciones es amplio.
4. La potencia informática de NPU independiente incorporada puede alcanzar 1 TOPS, que se puede utilizar para aplicaciones de IA de inteligencia artificial livianas.
5. Alta integración, con ricas interfaces de expansión, con puerto Gigabit Ethernet, HDMI, EDP, Minipcle, USB3.0, USB2.0, Interfaz de pantalla MIPI y interfaz de cámara MIPI, interfaz de audio y otros periféricos, pueden dar un juego completo al rendimiento del procesador y expandir los escenarios de uso de la placa.
6. Oficialmente admite imágenes de sistema operativo Andriod 11, Debain, Ubuntu, y se puede aplicar a una variedad de entornos de aplicaciones diferentes.
7. Openeds de código abierto, que proporciona tutoriales oficiales, kits completos de desarrollo de controladores SDK, esquemas de diseño y otros recursos, puede comenzar fácilmente sin puntos ciegos.
1. SDK gratis
2. Borda a la estructura de la junta. RK3566 RK3568 Dos tableros principales son compatibles
3. Admite múltiples interfaces de pantalla, admite una salida de cuadro de hasta 4K60. Admite HDMI, MIPI DSI, EDP, LVDS
4. NPU independiente incorporado, la potencia informática puede alcanzar 1POPS
5. Configuraciones múltiples: 1/2/4/8GB LPDDR4; 8/32/64/128GB EMMC
6. 4K decodificación; Puerto Gigabit Ethernet; USB3.0
7. Proporcione soporte técnico

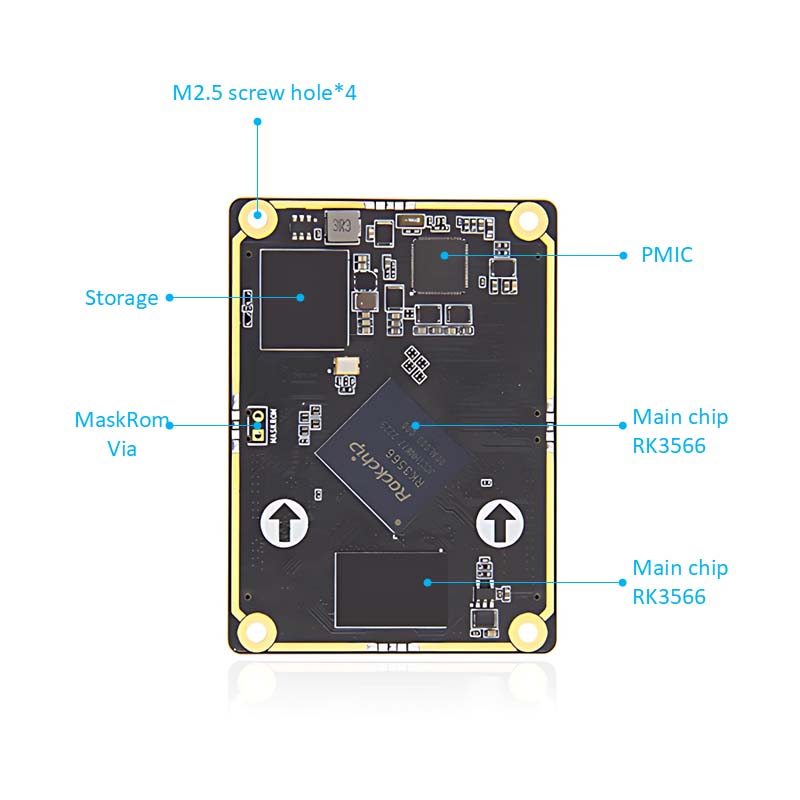

Parámetros de la tabla de núcleo
Conector: 260pins DDR4 Conector, Modelo: ASOA826-H2SB-7H
Chip principal: RK3566 (Cortex-A55 de cuatro núcleos, 1.8GHz, Mali-G52)
IO: 260 dedos de oro, espaciado de 0.5 mm, diríjase todo i0
Memoria: 1/2/4/8GB, LPDDR4/4X, 1056MHz
Almacenamiento: 8/32/64/128GB, EMMC
Conector: 260pins DDR4 Conector, Modelo: ASOA826-H2SB-7H
Interfaz de alimentación: 12V@1A (1A y superior) Entrada de CC, interfaz DC
Ethernet: puerto de Ethernet adaptativo 10/100/1000m
HDMI: interfaz de pantalla HDMI2.0*1, resolución máxima 4096*2160@60Hz
LVDS: interfaz de pantalla LVDS*1, canal único 8bit
MIPI-DSI: interfaz de pantalla MIPI*1; Resolución máxima de modo MIPI único 1920*1080@60Hz
MIPI-CSI: interfaz de cámara MIPI*2, cámara IMX415/OV8858 conectable
EDP: interfaz de pantalla EDP1.3*1, interfaz EDP Touch*1
USB2.0: interfaz tipo A*3 (host); Interfaz tipo-C*1 (OTG), para la interfaz de quema de firmware
USB3.0: interfaz tipo A*1 (host)
Wifi+Bluetooth: Módulo Bluetooth Wifi a bordo, Modelo: RTL8821CU
Interfaz PCLE: la interfaz de mini pcle se puede usar con tarjeta WiFi de altura completa o media altura, módulo 4G u otro módulo de interfaz de mini pcLe
Solicitud de tarjeta SIM: la función de la tarjeta SIM debe usarse con el módulo 4G
1²C: 1²C*2
Puerto serie: Puerto serie de depuración*1 (UART2) Parámetro predeterminado 1500000-8-N-1; Puerto serie LVTTL*2 (UART7 y UART9); Rs232*2 (uart3 y uart4); Rs485*2 (UART1 y UART6)
Titular de la tarjeta TF: Tarjeta de soporte Micro SD (TF) para iniciar el sistema, hasta 512 GB
Audio: salida de audio, conector de audio de 3.5 mm*1 (verde); Entrada de audio, Jack de audio de 3.5 mm*1 (rojo) Interfaz de micrófono de micrófono*1
Interfaz del altavoz SPK*1, puede conectar 1W Power Speaker
Botones: botón de encendido; Botón Maskrom; Botón de recuperación
Receptor infrarrojo: admite la función de control remoto infrarrojo
RTC: RTC Power Socket*1
Interfaz del ventilador: admite la instalación de la enfriamiento del ventilador de 5V
