● La placa TP-1HS se puede utilizar como una computadora de un solo tablero de alto rendimiento y una placa base integrada para visualización, control, transmisión de red, almacenamiento de archivos, computación de borde y otros escenarios.
● Usando RockChip RK3562/RK3562J como el chip principal, adopta la tecnología de proceso avanzada de 22 nm, con una frecuencia principal de hasta 2.0GHz, el procesador Cortex-A53 integrado de 64 bits de 64 bits y las capacidades de procesamiento de imágenes de videos 4K, y apoyan la entrada de múltiples múltiples cámaras.
● La potencia informática independiente de NPU incorporada puede alcanzar 1 topes, lo que permite varios escenarios de IA.
● Proporciona una variedad de combinaciones de memoria y almacenamiento para elegir, con configuración de hardware a bordo equilibrada y una amplia gama de aplicaciones.
● Alta integración, con ricas interfaces de expansión, Wifi6 a bordo, puerto de red Gigabit, LVDS, USB3.0/2.0, MIPIDS1, MIPICS1 de cuatro vías, interfaz de audio, recepción infrarroja, titular de tarjetas TF y otros periféricos, pueden dar pleno reproducción a la actuación del procesador y más expandir los escenarios de uso de la junta.
● El oficial es compatible con las imágenes del sistema operativo de Android, Debain y Ubuntu, y se puede aplicar a 6) diferentes entornos de aplicación.
● Los datos son completamente de código abierto, proporcionando kits completos de desarrollo de controladores SDK, esquemas de diseño y otros recursos, lo que facilita la comenzar.

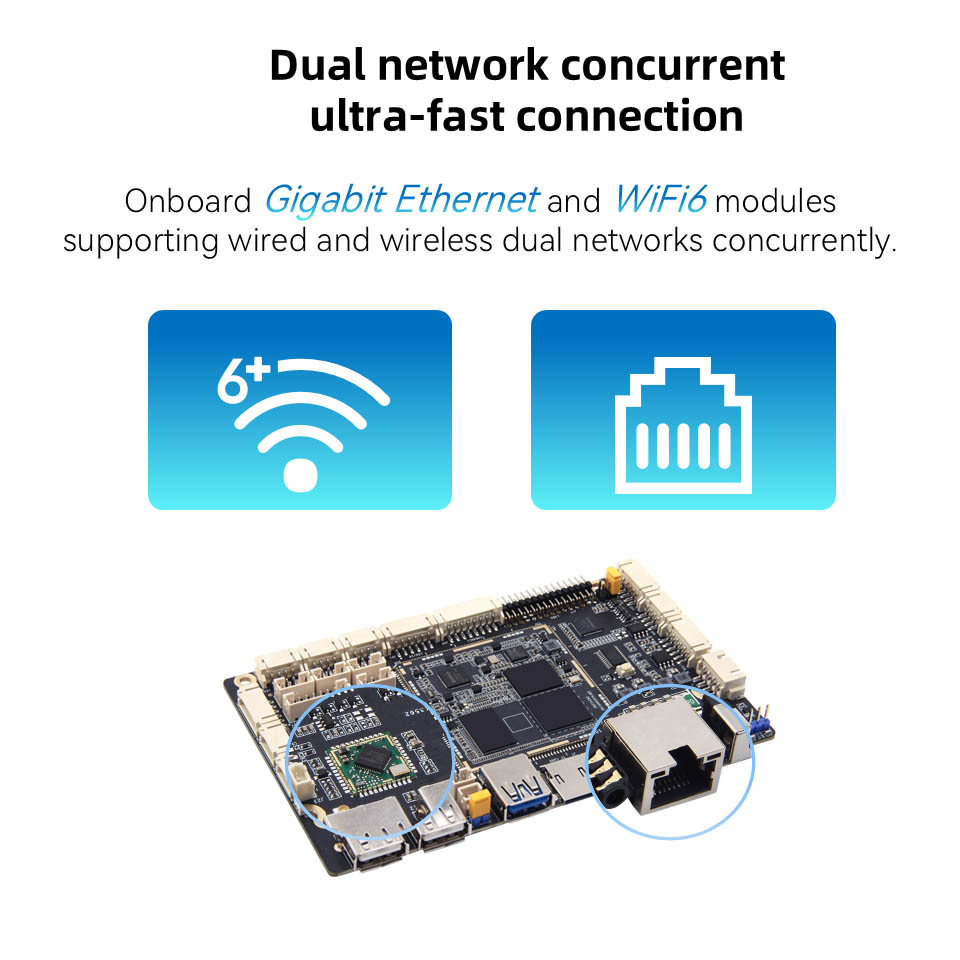

1. A bordo de los módulos Gigabit Ethernet y Wifi6 admite concurrencia de doble red cableada e inalámbrica

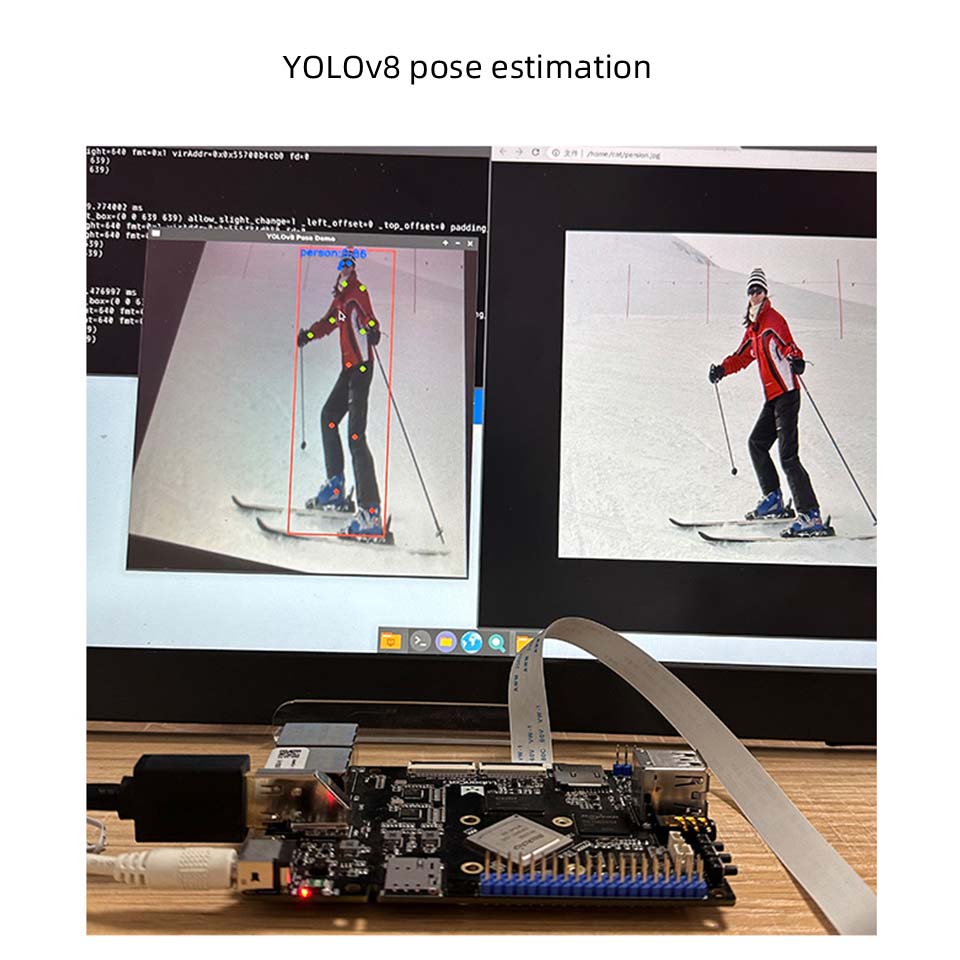

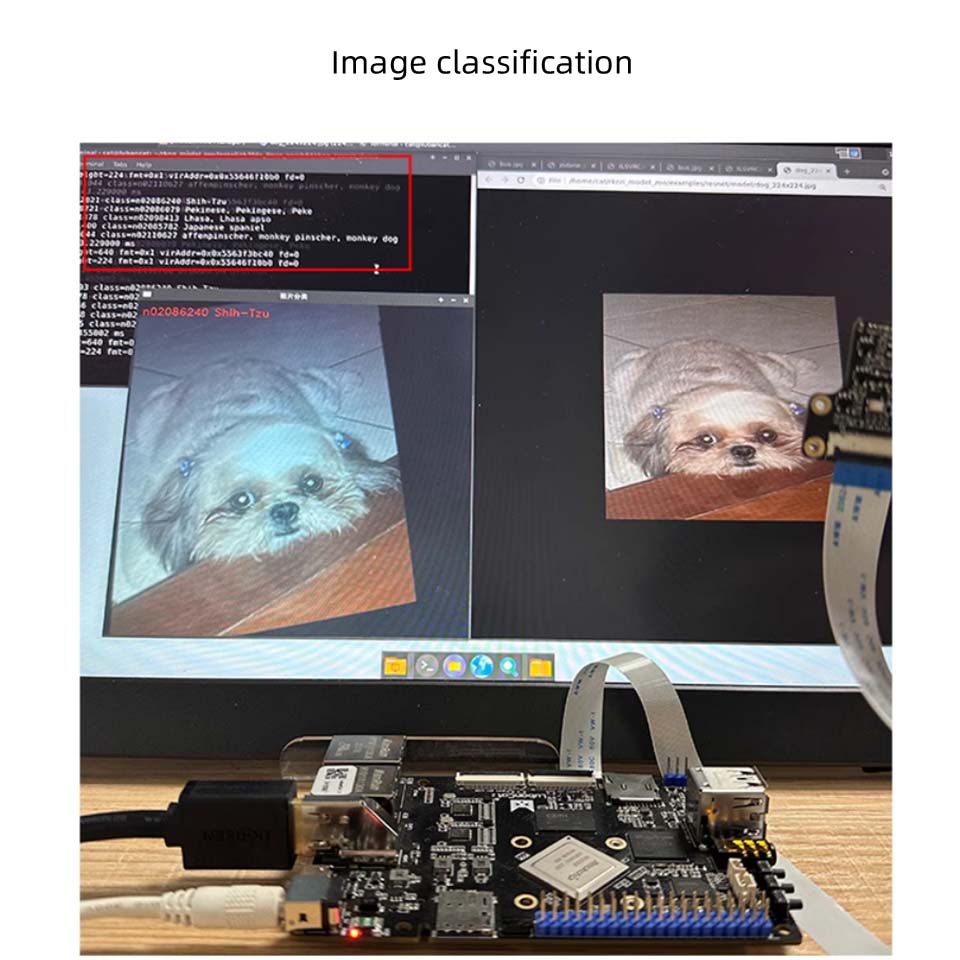

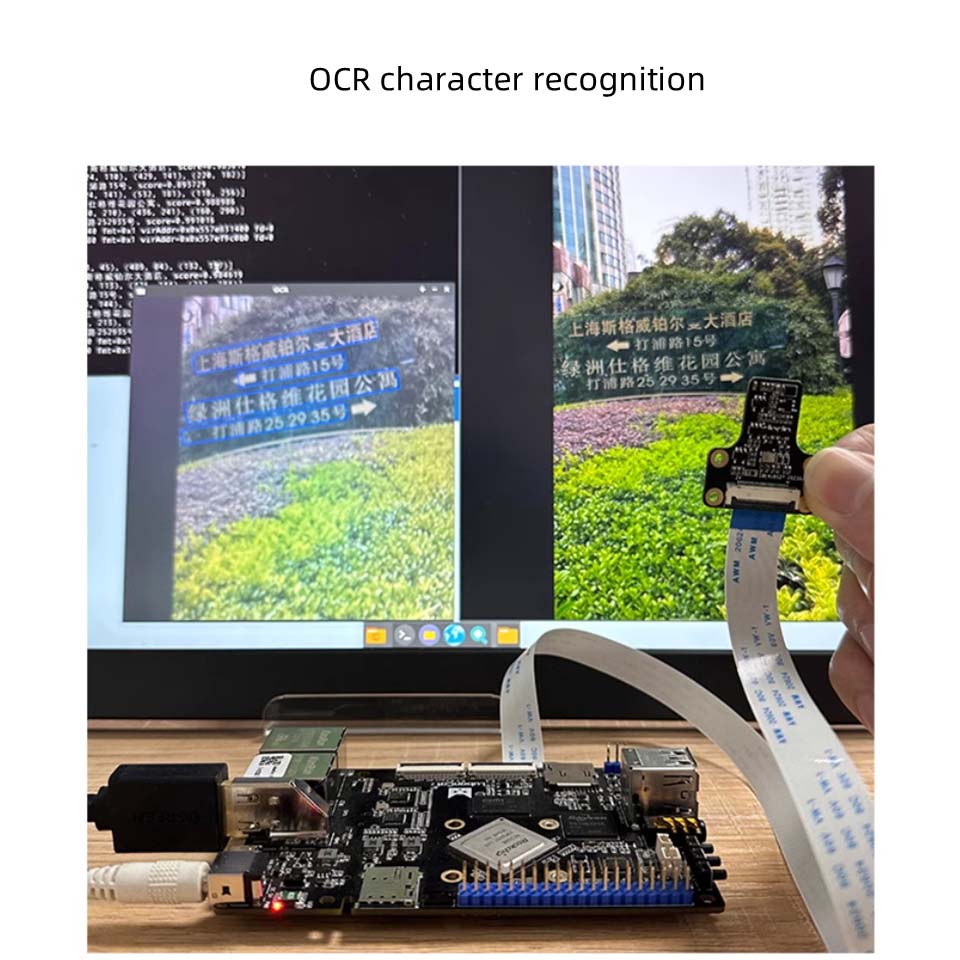

2. NPU independiente incorporada, la alimentación informática puede alcanzar 1 tops

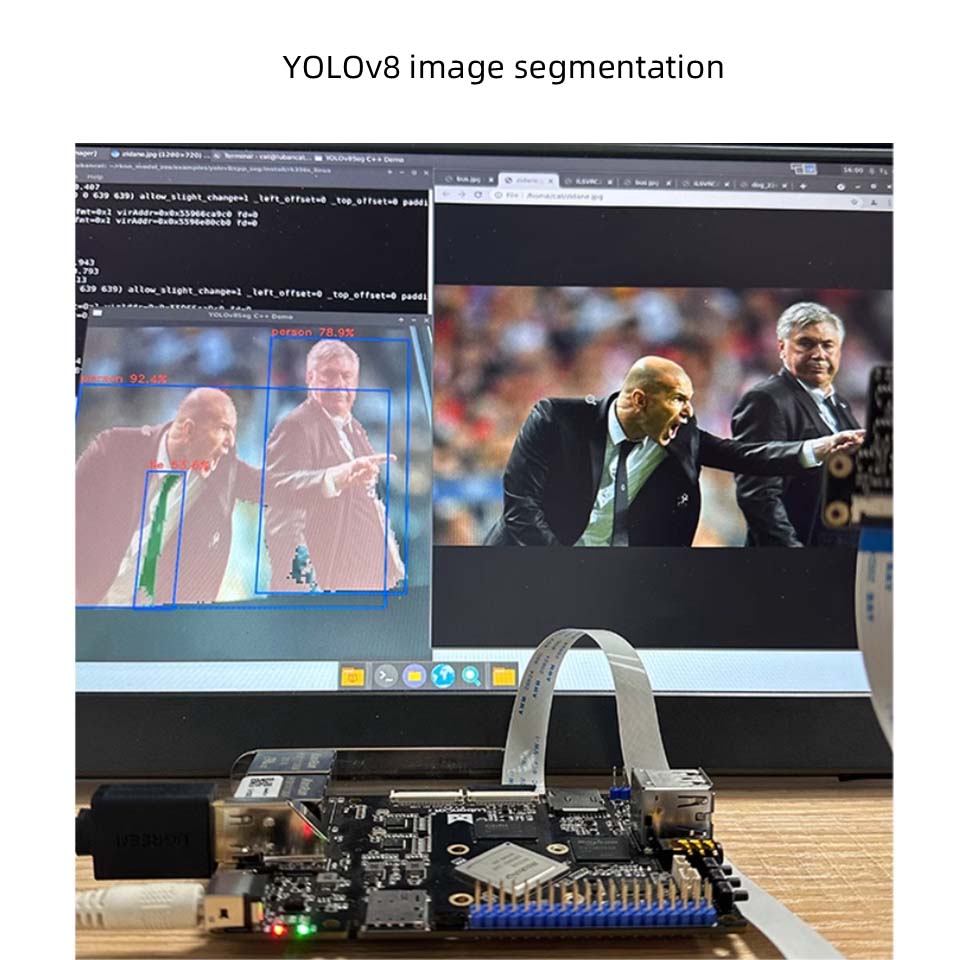

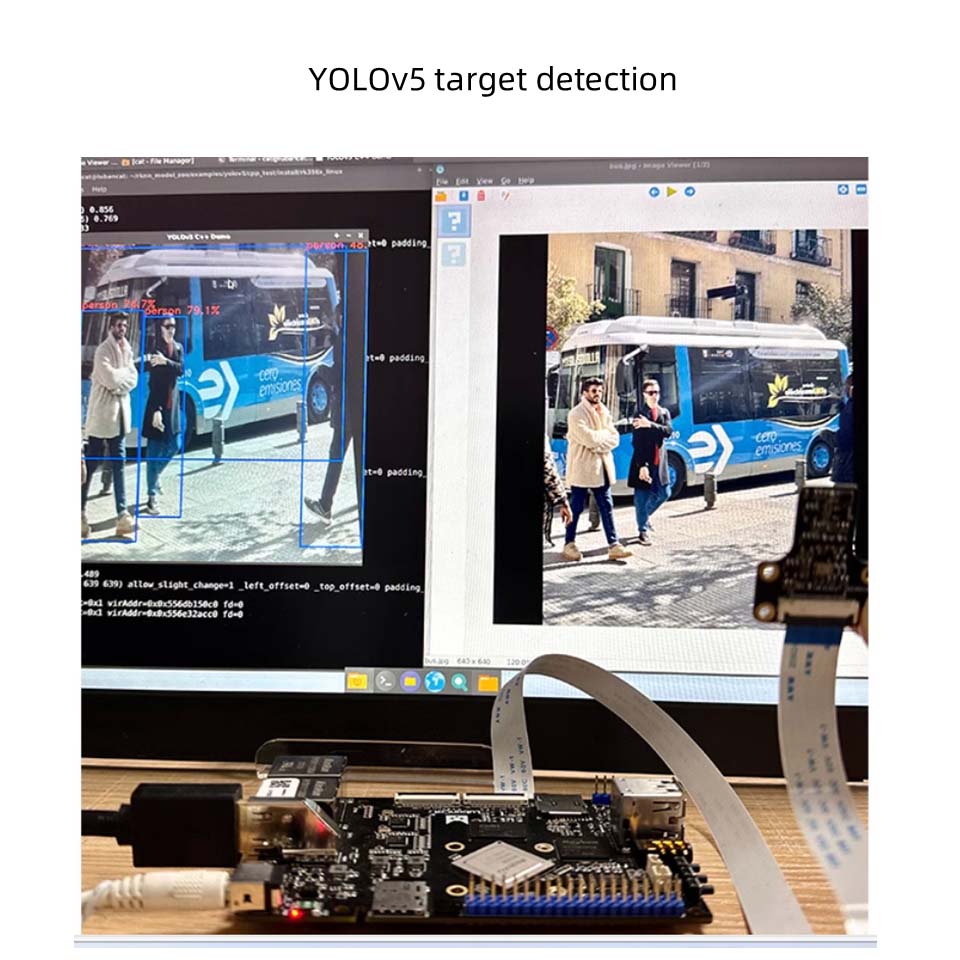

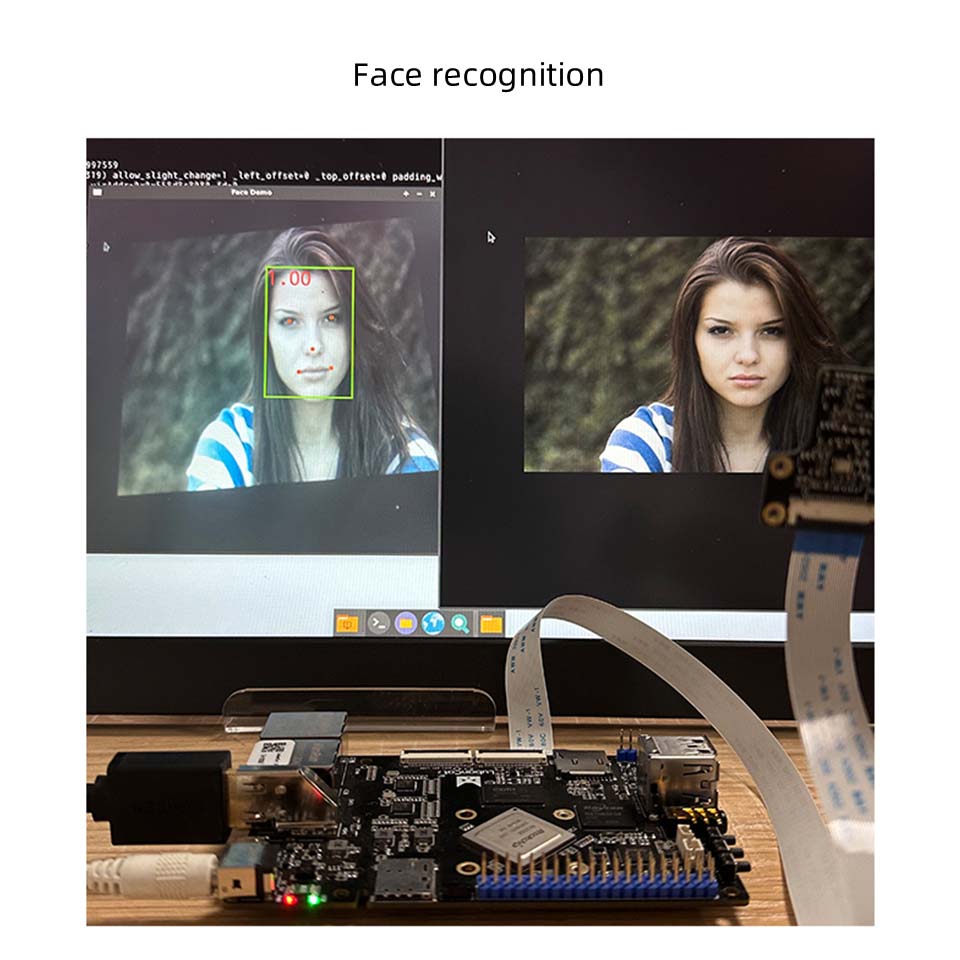

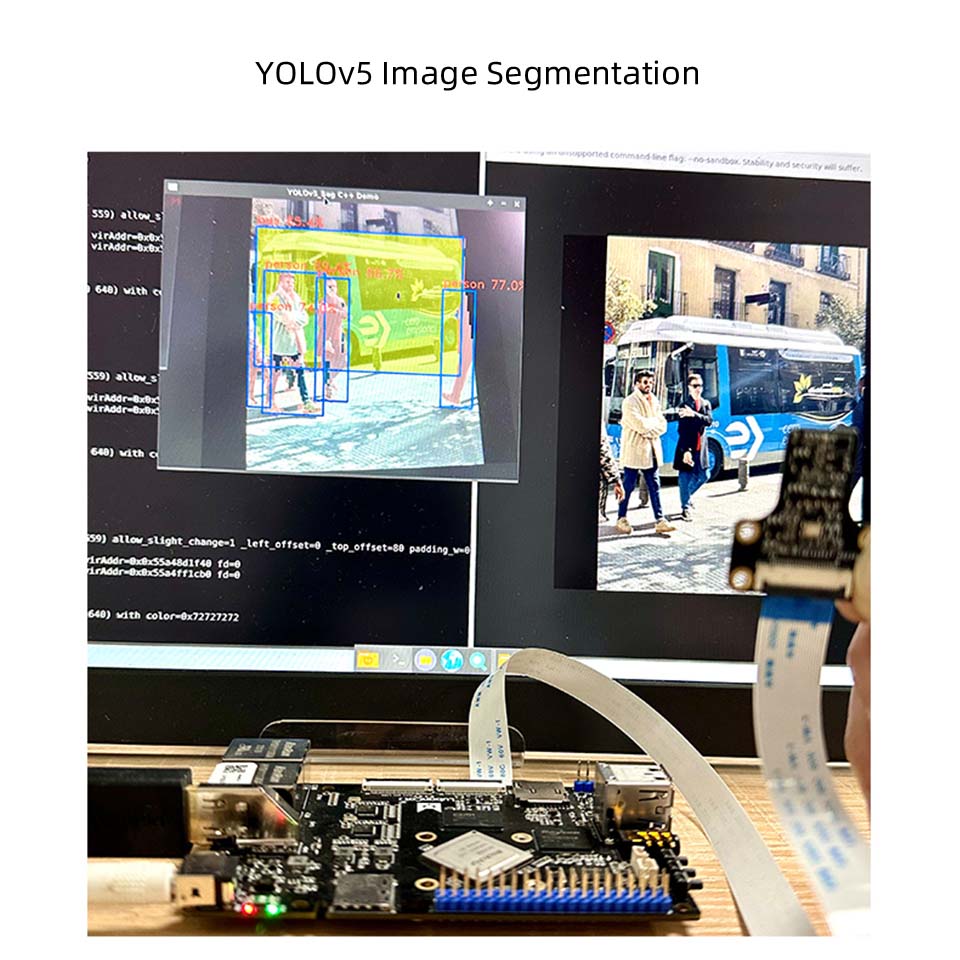

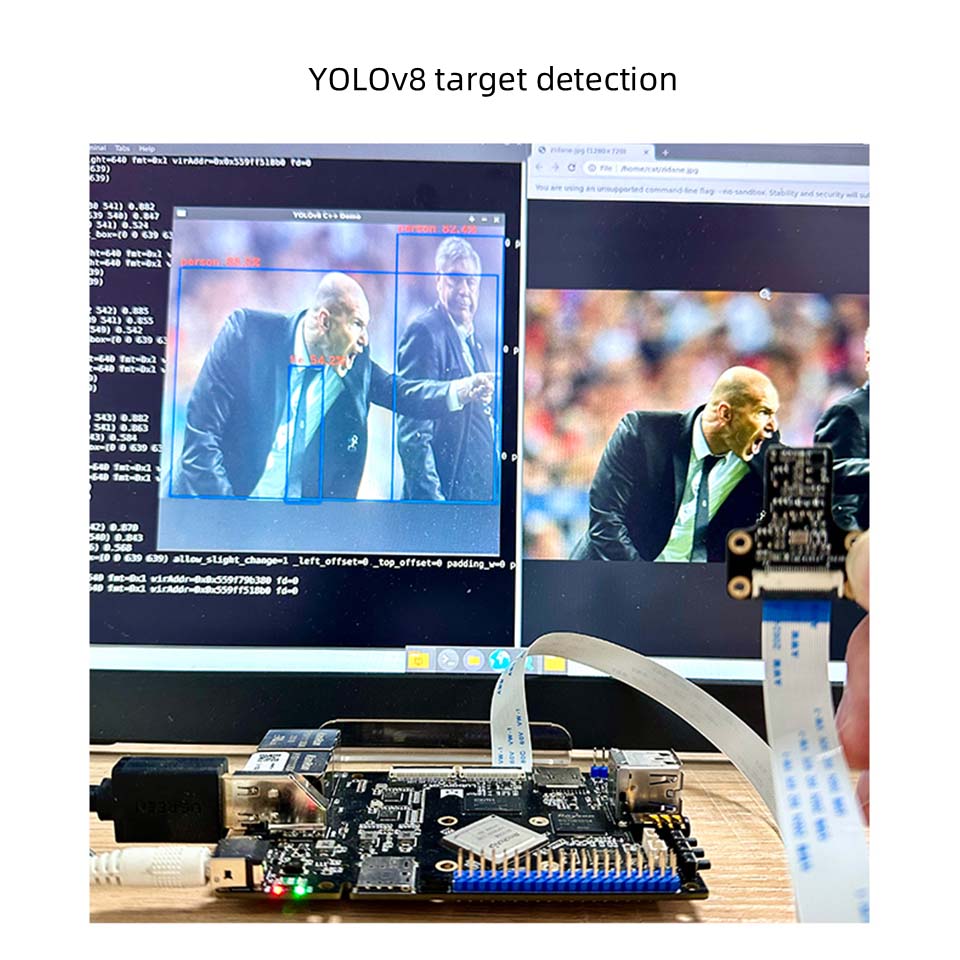

Admite el cambio de un solo clic de los modelos de arquitectura convencional, se puede utilizar para aplicaciones de inteligencia artificial livianas
3. Capacidades de análisis de imágenes potentes, decodificación fácil de 4K
Admite 4K@30 cuadros H.265 \ VP9 Decodificación de formato y 1080p60 Frames H.264 Formato Codificación
4. Ricas interfaces de expansión para satisfacer las necesidades de los periféricos
Con puerto de red Gigabit, LVDS, USB3.0/2.0, MIPI DS1, MIPICS1 de cuatro vías, interfaz de audio, recepción infrarroja, soporte de tarjeta TF y otras interfaces, puede expandir fácilmente Ethernet, tarjeta TF, cámara, pantalla, micrófono y otros dispositivos; Además, hay interfaces de adquisición de ADC Rs232, Rs485, CAN, ADC para satisfacer varias necesidades externas.

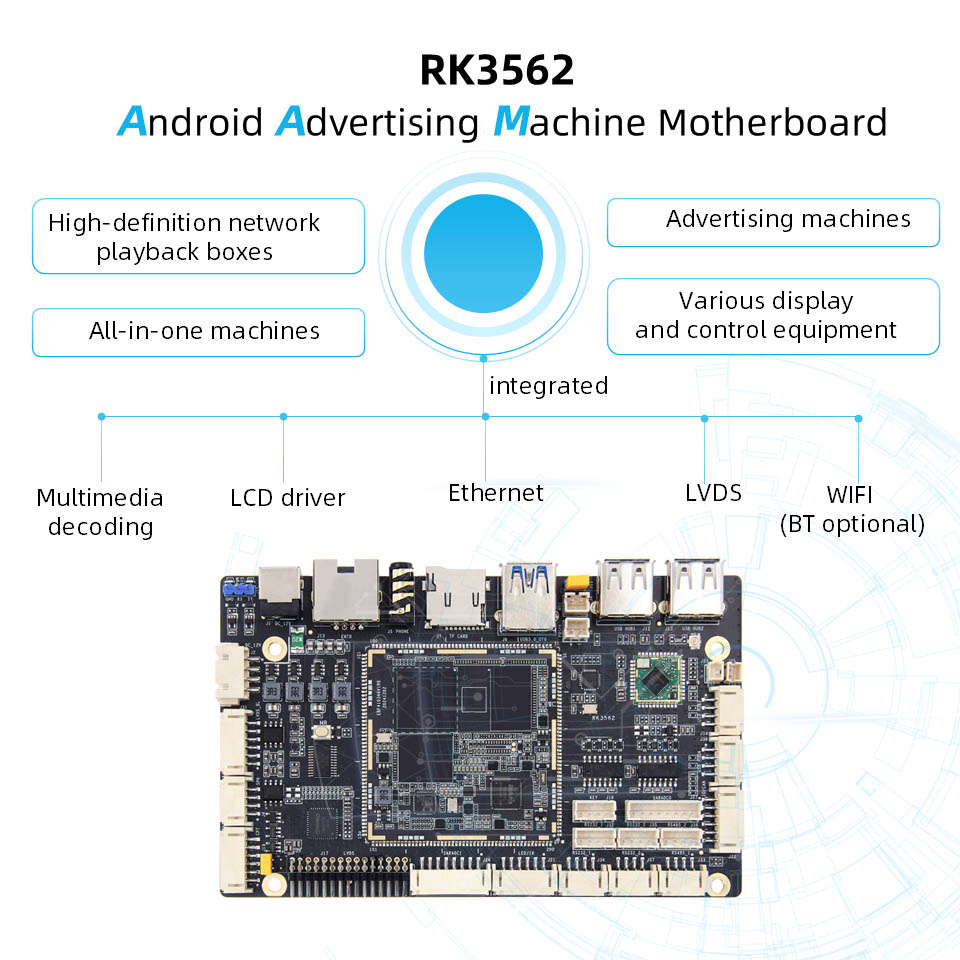

Adecuado para cajas de reproductores de red de alta definición, máquinas de publicidad y máquinas todo en uno, etc. integra la decodificación multimedia, el controlador LCD, Ethernet, LVD, WiFi (función Bluetooth opcional)

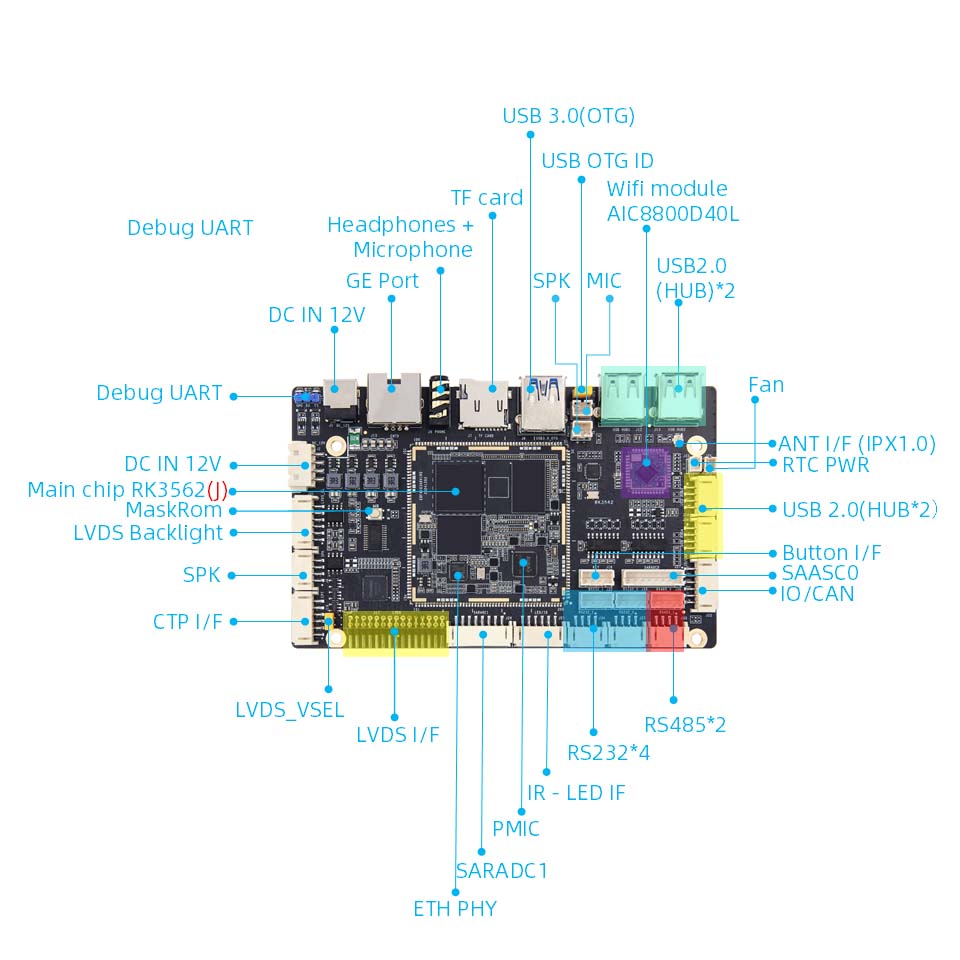

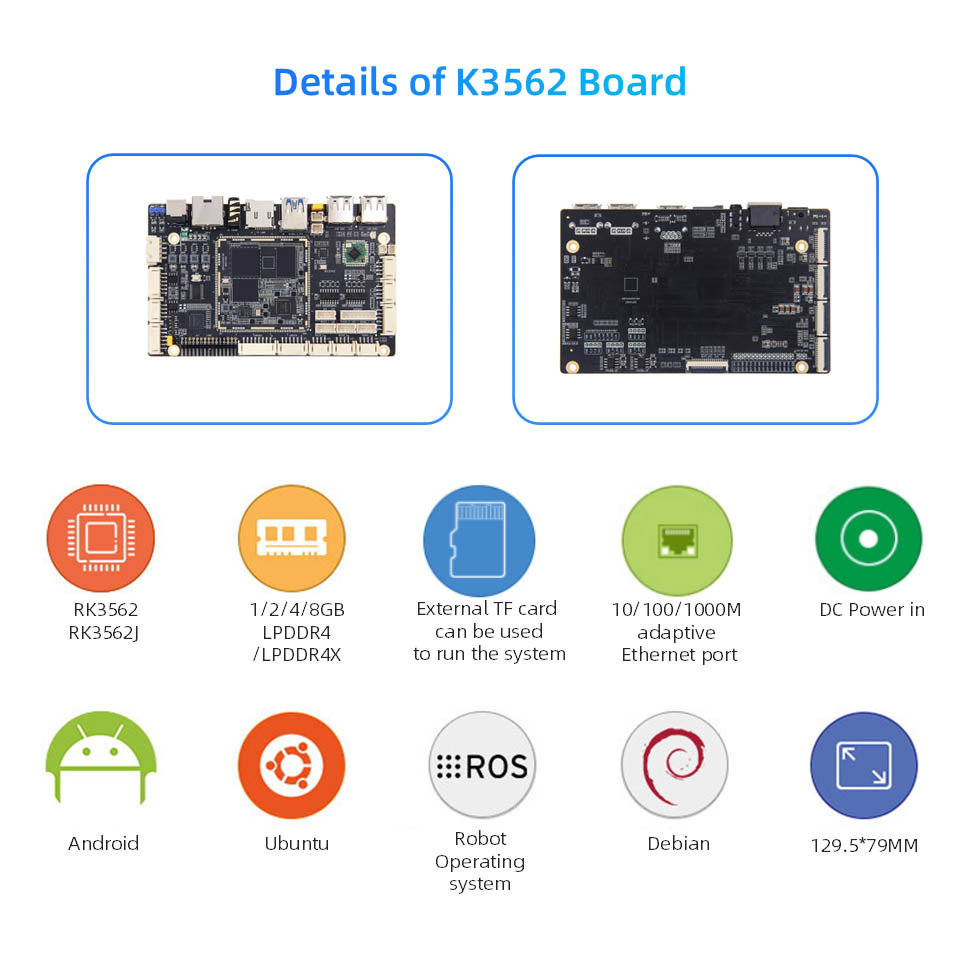

Configuración de hardware de la placa Luban Cat 1HS
● Chip principal:

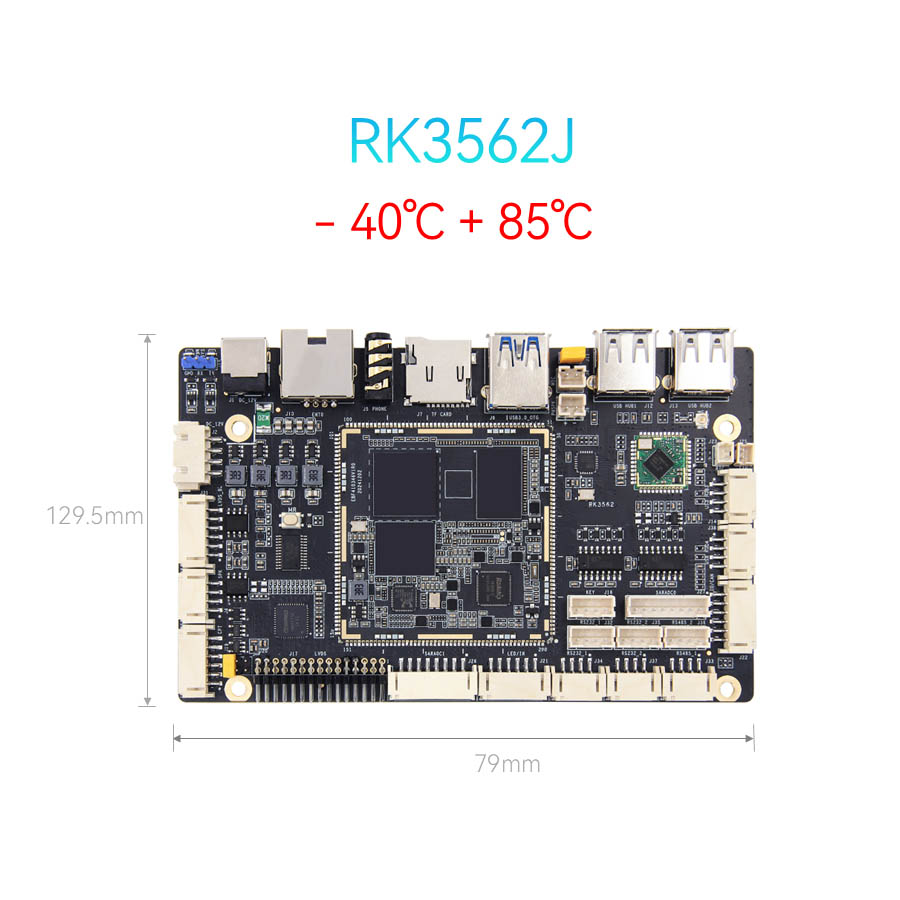

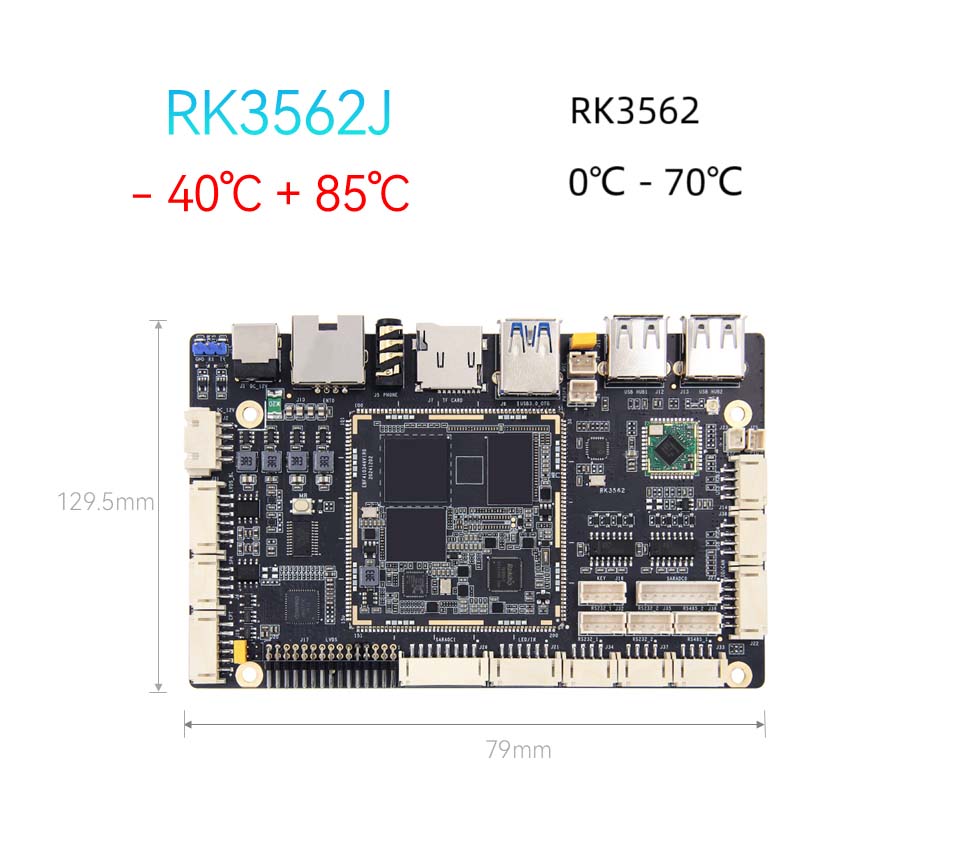

● Modelo: RK3562/RK3562JCPU: Cortex-A53 de cuatro núcleos, frecuencia principal de hasta 2.0 GHZGPU: MALI-G52NPU: potencia de computación 1TOPS (RK3562J de grado industrial sin NPU)
● Memoria: 1/2/4/8GB, LPDDR4/4X (personalizable)
● Almacenamiento: 8/32/64/128GB, EMMC (personalizable)
● Interfaz de alimentación: entrada DC 12V@2A DC
● Ethernet: Puerto de red Gigabit*1, admite 10/100/1000Mbps Tasa de transmisión de datos

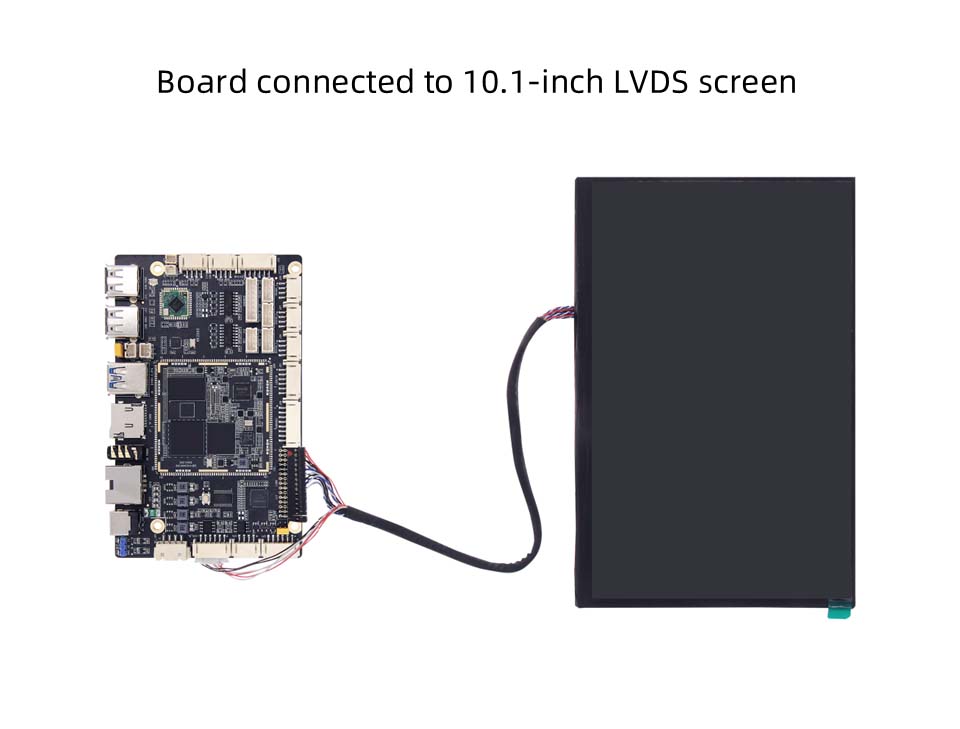

● LVDS: interfaz de pantalla LVDS 2*15pin*1

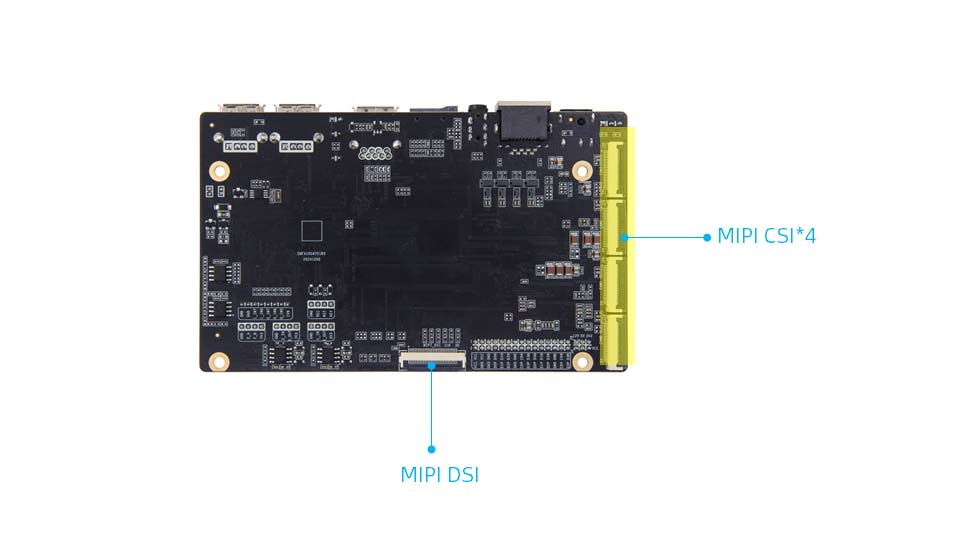

● MIPI-DSI: la interfaz de pantalla MIPI*1, la interfaz MIPIDSI y LVDS se reutilizan, y el valor predeterminado es conectarse a la pantalla LVDS. Si elige conectarse a MIPIDSI, debe cambiar la resistencia

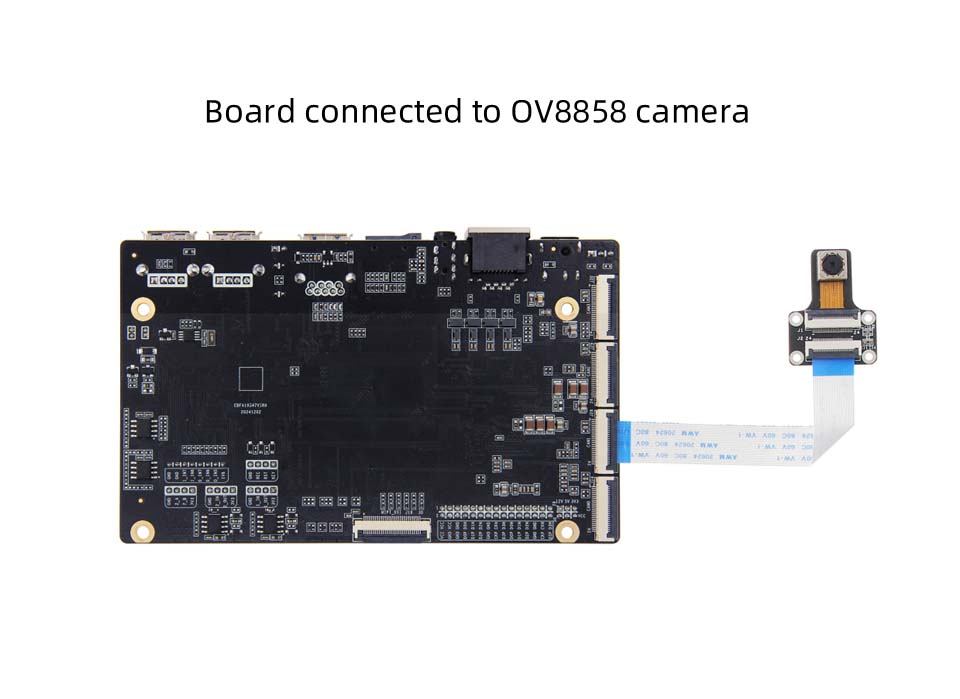

● MIPI-CSI: interfaz de cámara MIPI*4, se puede conectar a la cámara IMX415/OV8858 de la tienda (la combinación predeterminada es la cámara OV8858)
● Pantalla táctil capacitiva: interfaz de pantalla táctil LVDS*1
● Flight LCD: interfaz de luz de fondo LVDS*1
● Interfaz de alimentación de pantalla: interfaz de selección de voltaje LVDS*1
● USB2.0: interfaz USB Hub*4
● USB3.0: interfaz USB OTG*1, predeterminado es el modo del dispositivo, el modo se puede seleccionar a través de la tapa de puente
● WiFi: módulo WiFi6 integrado, Modelo: AIC8800D40L
● Titular de la tarjeta TF: Soporte de la tarjeta Micro SD (TF) para iniciar el sistema, hasta 512 GB
