Junta de desarrollo de tablero a tablero RK3588

Junta de desarrollo de tablero a tablero RK3588

Esta Junta de Desarrollo RK3588 Board-Board, desarrollada por Thinkcore Technology Co., Ltd., un equipo técnico especializado en I + D de hardware integrado, diseño, producción y ventas. Este producto es ideal para soluciones informáticas de borde AI de alto rendimiento. Designado para AIOT, robótica y automatización industrial: admite PCIe 4.0, pantallas duales de 8K y aceleración de NPU.

Detalle del producto

¿Qué es una Junta RK3588 a la Junta de Desarrollo de la Junta?

La placa de desarrollo de la placa a tablero RK3588 tiene como objetivo permitir combinaciones flexibles entre la placa central y las sub-tablas funcionales (placa de operador) mediante la adopción de un diseño modular y el uso de interfaces estandarizadas (por ejemplo, PCIe, MXM, conectores de tablero a tablero de alta velocidad)

En comparación con la placa de placa integrada o de la placa única, la placa base de la placa a borde comparte las siguientes ventajas del núcleo:


Comparación con los tableros de desarrollo tradicionales

Ventaja Tableros de desarrollo B2B Tableros tradicionales de MCU
Expansión Modular, encabezable Periféricos fijos, cables de puente
Calidad de señalización Admite señales de nivel GHZ Limitado a GPIO/UART de baja velocidad
Velocidad de desarrollo Reutilizar módulos validados Requiere rediseño de hardware completo
Casos de uso Sistemas complejos (IA/Industrial) Control simple (registro del sensor)


Características clave de la Junta de Desarrollo RK3588

● Potente SOC: Rockchip RK3588 (Cortex-A76/A55 de 8 núcleos, 6tops NPU)

● Diseño modular: conectores B2B flexibles para expansión personalizada

● Interfaces de alta velocidad: PCIe 3.0, USB 3.1, Dual Gigabit Ethernet, SATA

● Multi-muestra: admite 8k@60fps + 4K@60fps Salida simultánea

● De grado industrial: -40 ° C a +85 ° C de operación

● Interfaces ricas: Mini PCIe, M.2 M Key, MIPI CSI

● Pantalla de diferentes pantallas diferentes: admite una pantalla heterogénea de tres pantalla y una pantalla heterogénea de cuatro pantallas. Hdmi*2; Mipi dsi*2; Tipo-C (admite el protocolo DP)


Especificaciones técnicas

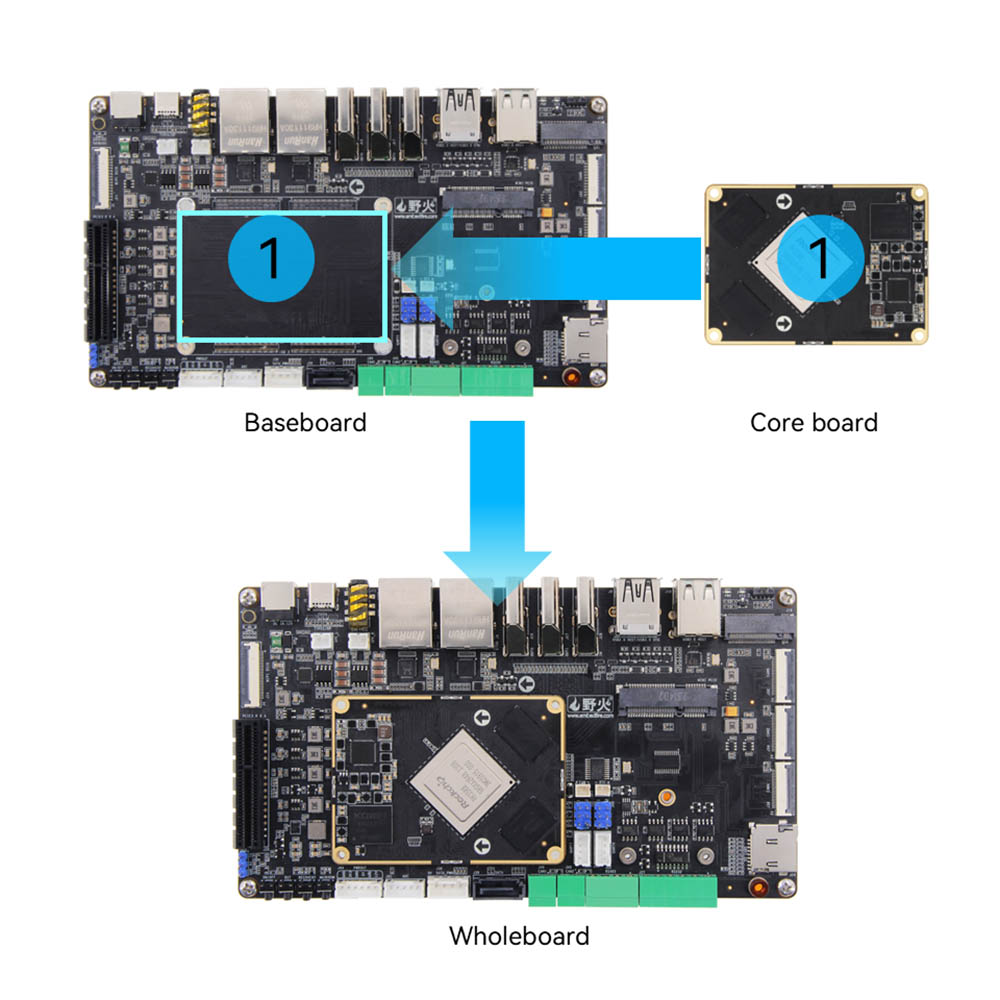

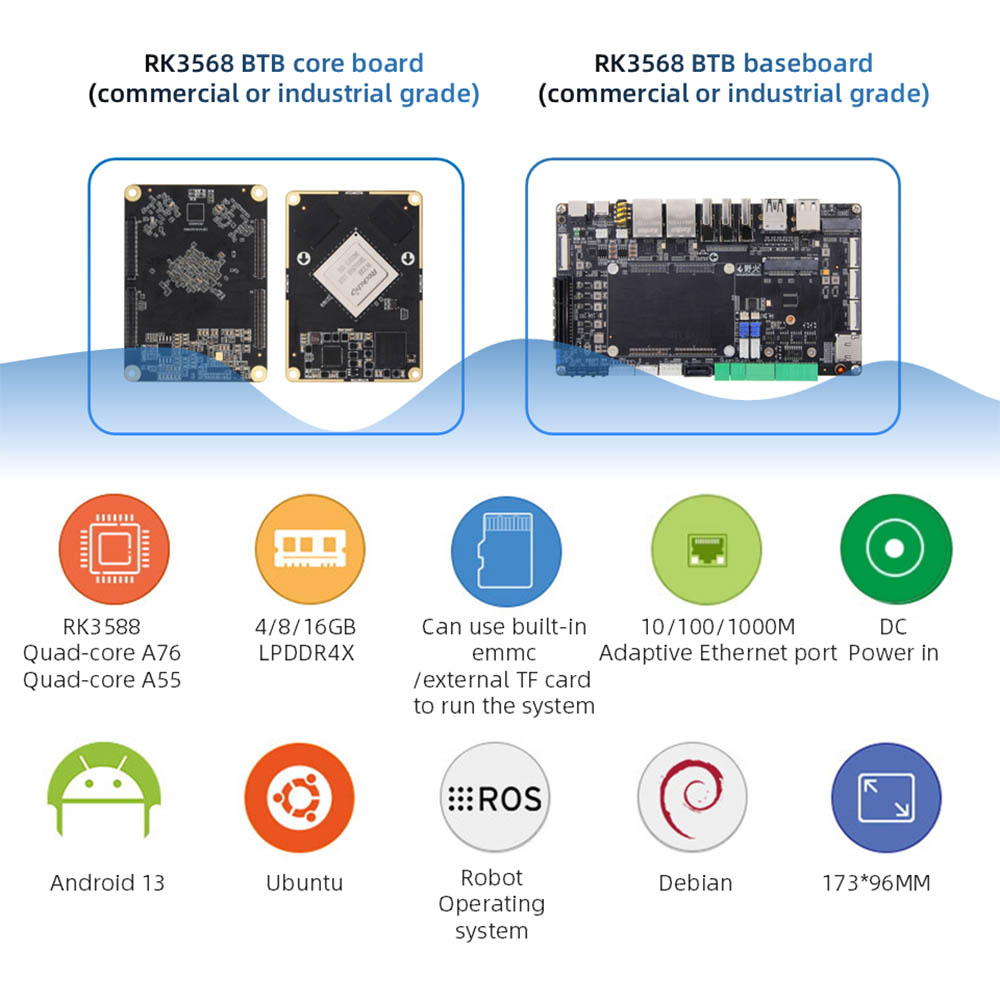

La placa base BTB consta de una tabla central y un tablero/ zócalo portador.

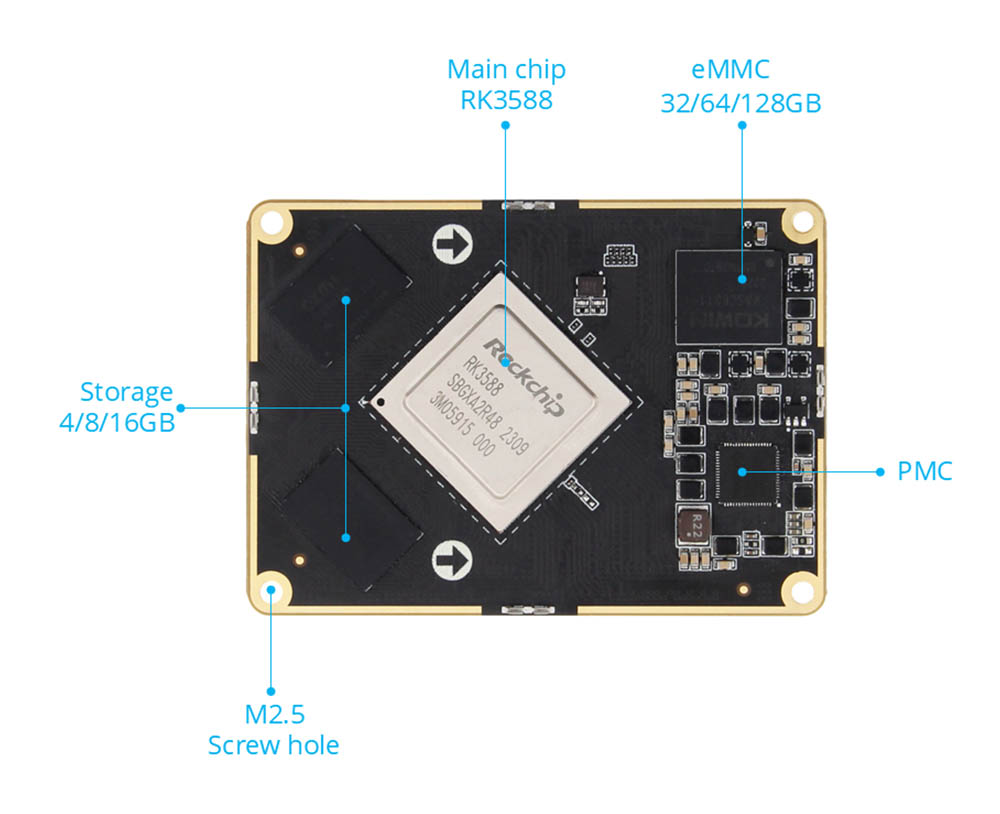

Parámetros de la placa central RK3588

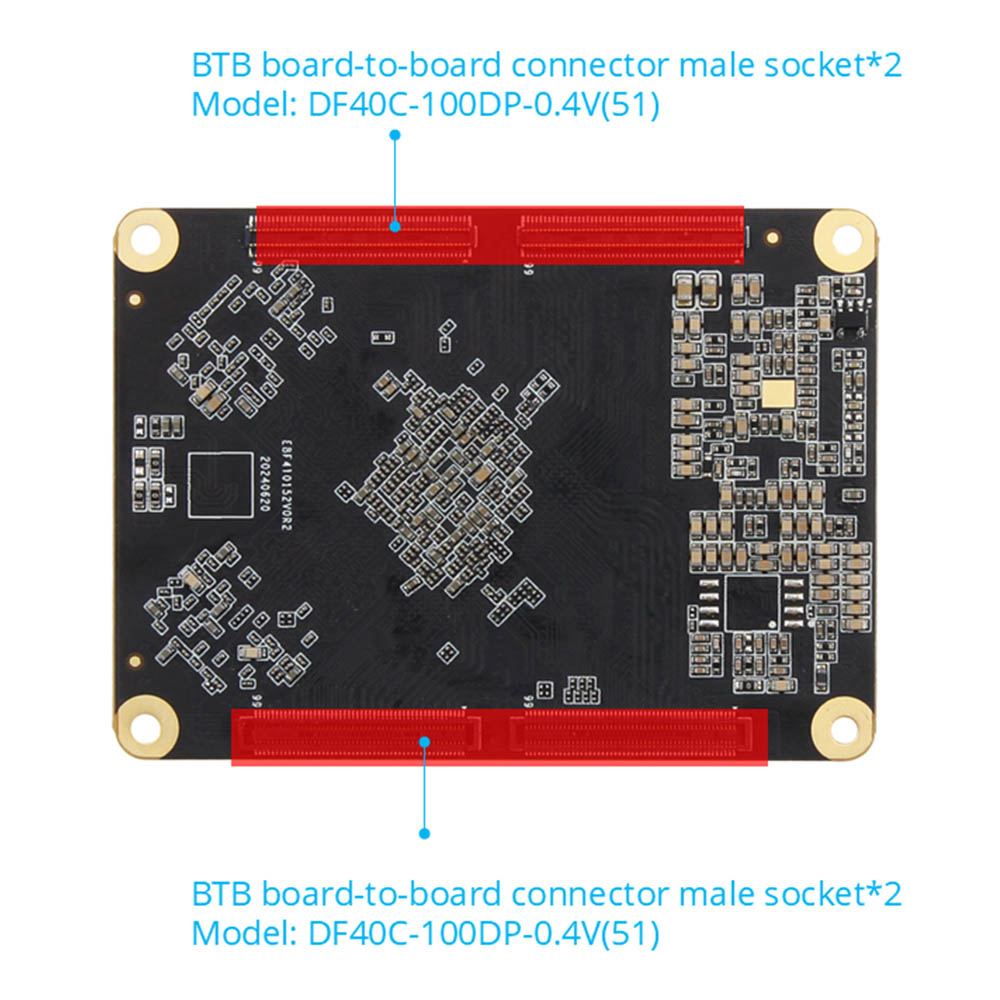

● Conector: Conector masculino: DF40C-100DP-0.4V (51) Conector femenino: DF40C-100DS-0.4V (51)

● Chip principal: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6tops Potencia informática) BTB conduce a 400 pasadores, espacio de 0.5 mm, conduce a todo I0

● Memoria: 4/8/16GB, LPDDR4/4X

● Almacenamiento: 32/64/128 GB. EMMC

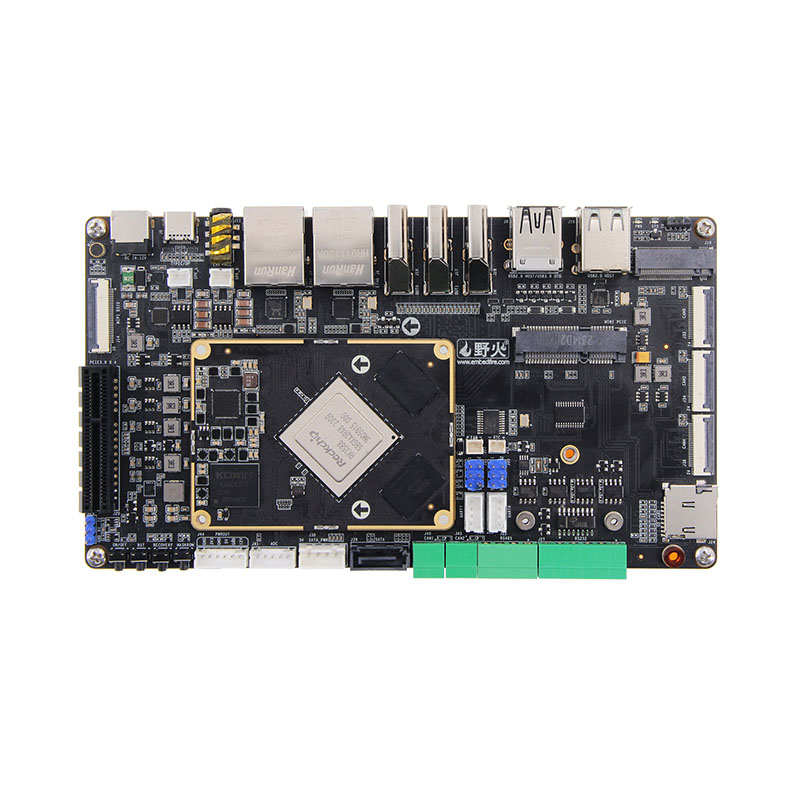

RK3588 Board-To-Board Development Board

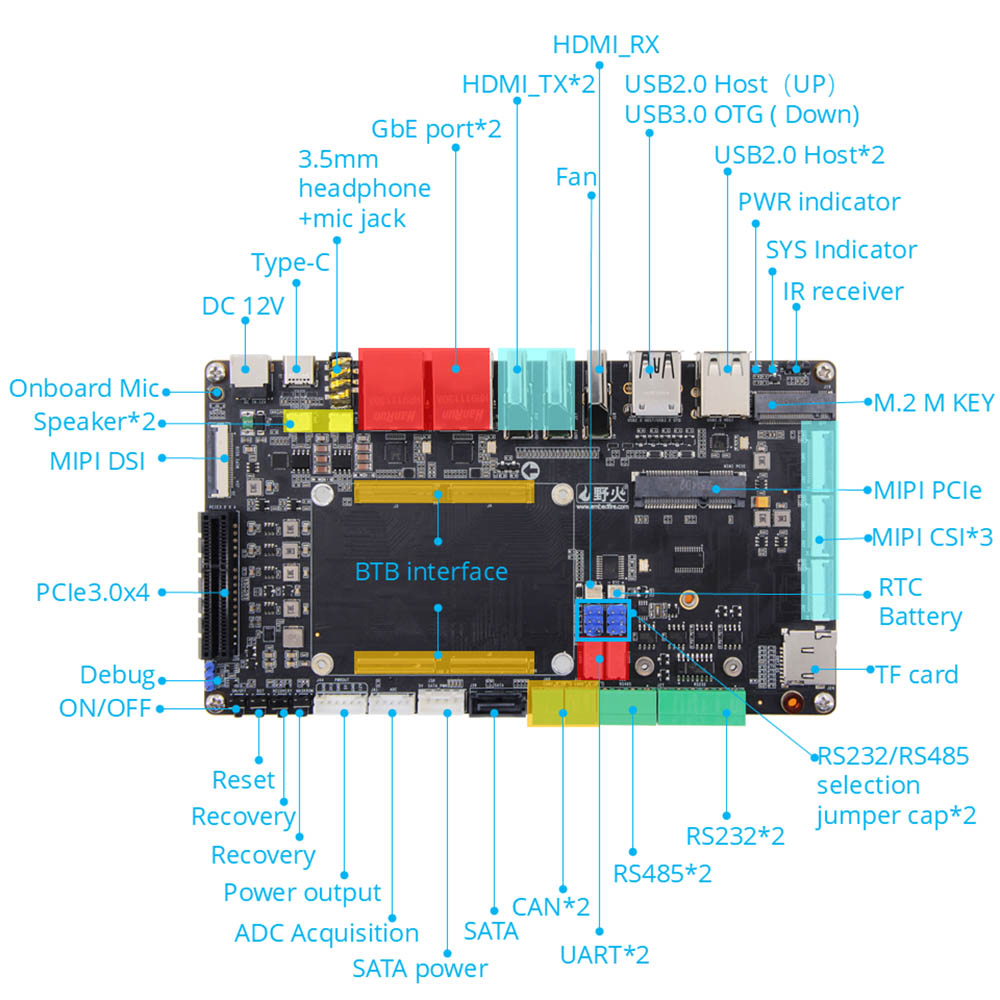

Parámetros de placa frontal RK3588

● Conector: Hombre: DF40C-100DP-0.4V (51) Hembra: DF40C-100DS-0.4V (51)

● Interfaz de alimentación: entrada de 12v@2a DC, interfaz de CC*1; interfaz de salida de alimentación*1

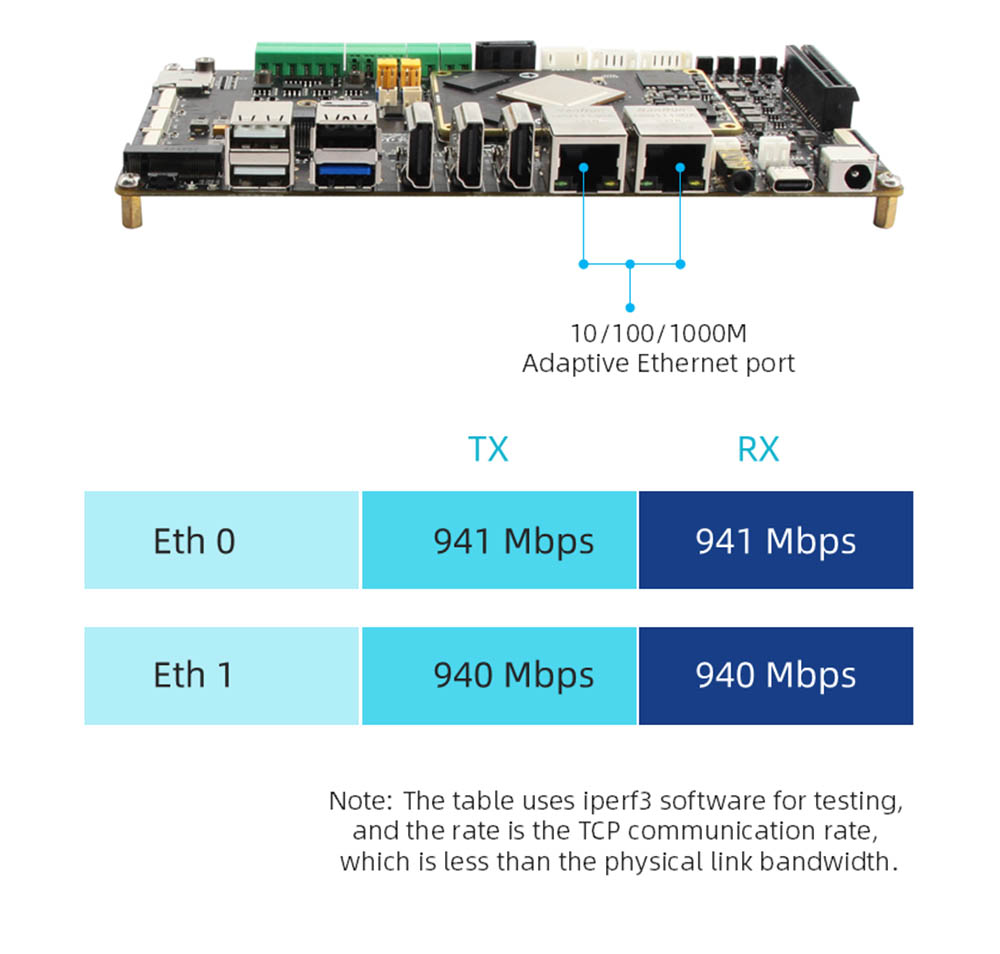

● Ethernet: puerto de red Gigabit*2, soporte 10/100/1000Mbps Tasa de transmisión de datos

● HDMI: entrada HDMI12.0*1, hasta 3840x2160@60fps; Salida HDMI2.1*2, admite múltiples pantallas con otras pantallas, resolución máxima 7680x4320@60Hz (resolución de 8k)

● MIPI-DSI: Interfaz de pantalla MIPI*2 (delantera*1, posterior*1), se puede conectar a la pantalla MIPI de incendio forestal, admite múltiples pantallas con otras pantallas; Resolución máxima de modo MIPI único 1920*1080@60Hz

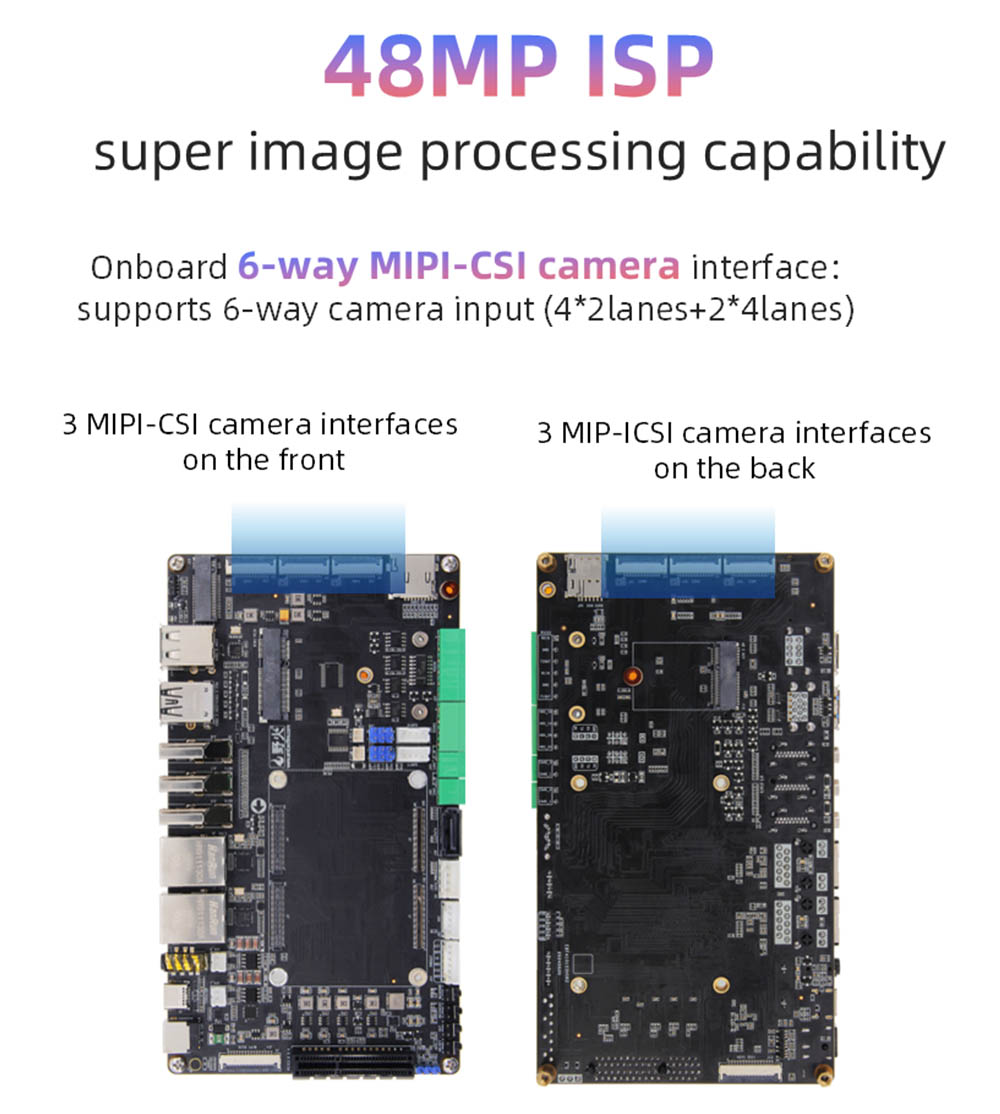

● MIPI-CSI: Interfaz de la cámara MIPI*6 (delantera*3, trasera*3), se puede conectar a la cámara MIPI Wildfire

● USB2.0: interfaz USB-HostType-A*3

● USB3.0: interfaz USB-OTGTYPE-A*1; La interfaz tipo-C*1, se puede utilizar para la quema de firmware, admite el protocolo DP1.4

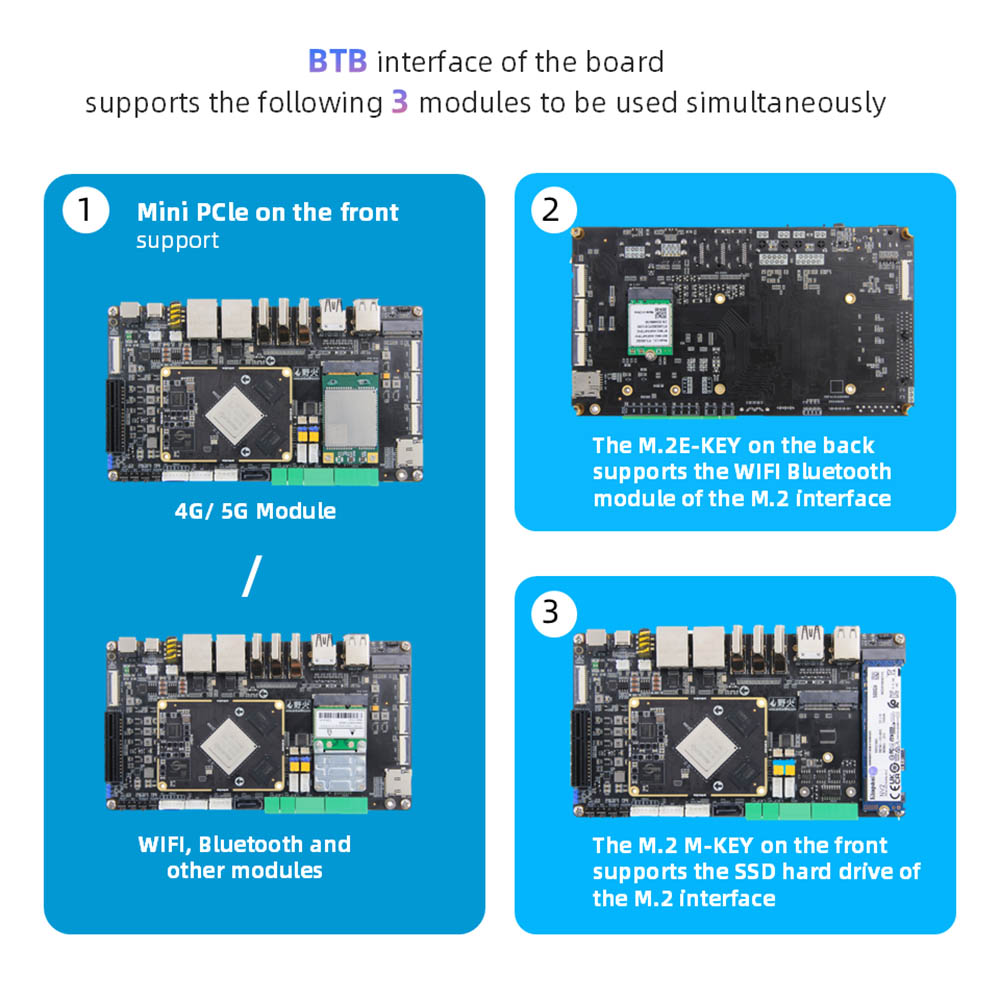

● Interfaz de PCLE: la interfaz de mini pcle*1, se puede usar con tarjeta de red WiFi de altura completa o media altura, módulo 4G u otro módulo de interfaz de mini pcle: interfaz PCLE3.0x4*1

● Interfaz M.2: Interfaz M.2EKey*1, admite M.2 E-Key Wireless Network Module; Interfaz clave de m.2 m*1, admite m.2 m-key pcle3.0*4lanes especificación 2280 disco duro

● Soporte de tarjeta TF: soporte de tarjeta Micro SD (TF)*1, admite el sistema de arranque de la tarjeta TF, hasta 512 GB

● Soporte de tarjeta SIM: SILLO SIMPORTO*1, la función de la tarjeta SIM debe usarse con el módulo 4G

● Interfaz SATA: interfaz SATA estándar*1; Interfaz de potencia SATA*1, admite salida de 12V

● Can: Can*2

● ADC: interfaz de adquisición ADC*1

● Puerto serie de depuración:

● Puerto serie de depuración*1 (UART2), parámetro predeterminado 1500000-8-N-1; Puerto serie UART*2 (UART7 y UART9); Rs232*2 (uart4 y uart7);

● rs485*2 (UART4 y UART7); Interfaz de puente de selección rs232/rs485*2

● Audio: micrófono de micrófono a bordo*1; Interfaz del altavoz SPK*2, puede conectar 3W Salida de auriculares del altavoz de potencia + Interfaz de micrófono 2-en-1*1

● Botón: botón de encendido/apagado*1; Botón Maskrom*1; Botón de recuperación*1; Botón de reinicio*

● LED: indicador de alimentación*1; Indicador del sistema*1

● Receptor infrarrojo: función de control remoto infrarrojo de soporte

● RTC: RTC Power Socket*1

● Interfaz del ventilador: Instalación de soporte de enfriamiento del ventilador de 5V o 12V

RK3588 Board-To-Board Development Board

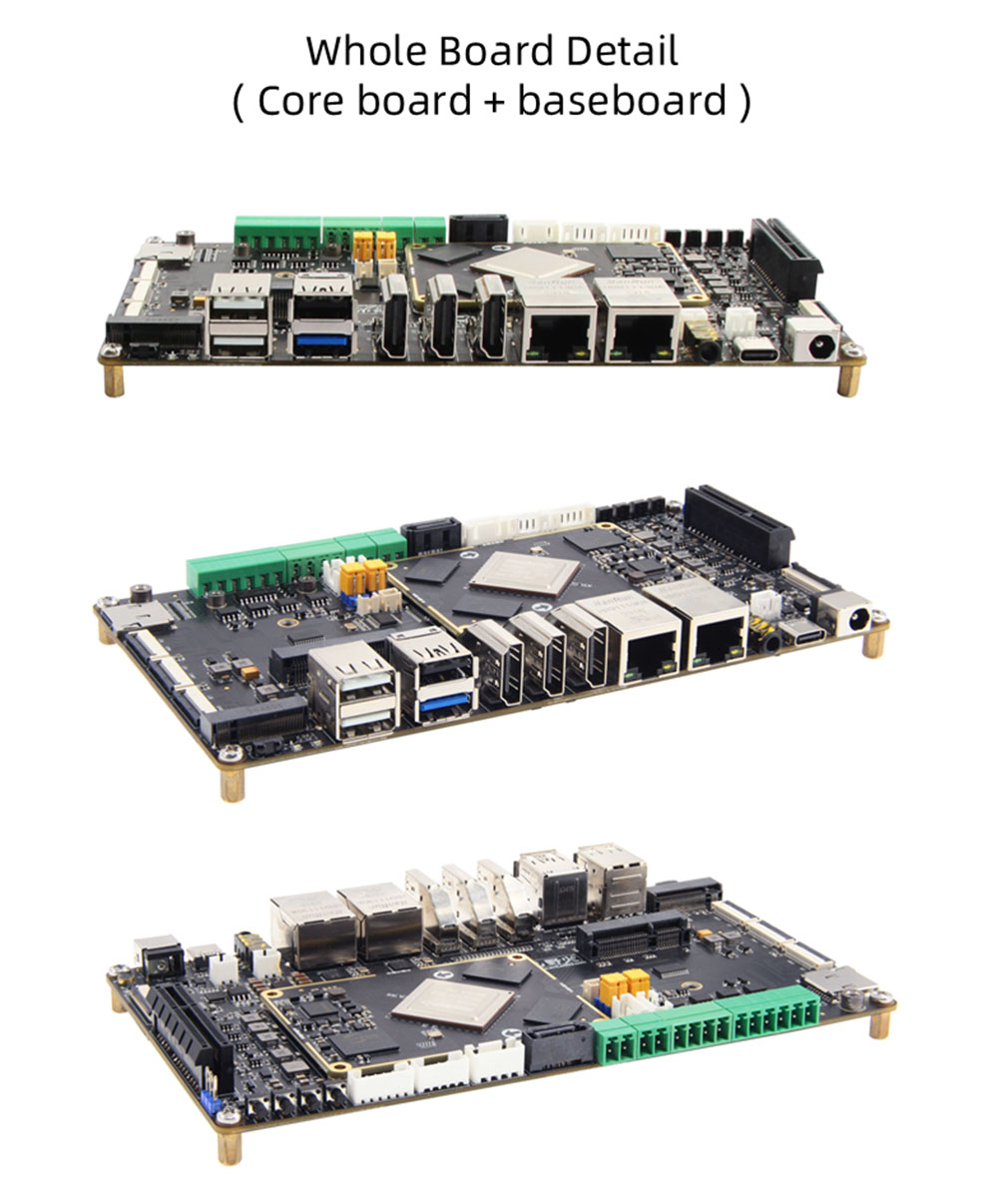

Detalles de la junta RK3588

RK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development BoardRK3588 Board-To-Board Development Board


Aplicaciones típicas

● Computación AI Edge: seguridad inteligente, transporte inteligente, ciudad inteligente, análisis de video.

● Automatización industrial: control PLC, visión artificial.

● Robótica: navegación autónoma con IA.

● Aplicaciones en el vehículo: Sistema de entretenimiento en el automóvil, sistema de navegación en el automóvil.

● Señalización digital: 8k publicidad multiscrita.

● Equipo médico: endoscopios médicos, sistemas de imágenes de ultrasonido


Descargas y soporte

● PDF de hoja de datos

● Manual de usuario de hardware

● Documentación de Linux/Android

● Contactar soporte técnico
